阻抗分析仪怎么测继电器接触电阻

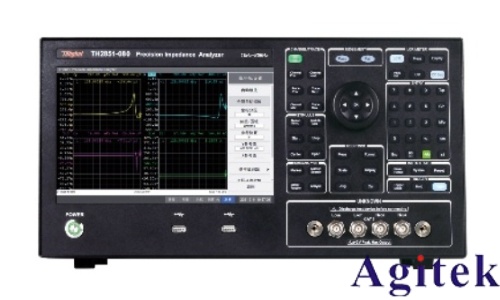

使用阻抗分析仪测量继电器接触电阻，是评估继电器性能与可靠性的关键环节。继电器作为电路中的“开关”，其触点接触电阻的大小直接影响信号传输的完整性与功率损耗。过高的接触电阻会导致发热、信号衰减，甚至引发系统故障。因此，采用高精度的阻抗分析仪进行测量，能够有效识别潜在问题，确保继电器在实际应用中的稳定运行。

在开始测量前，必须做好充分的准备工作。首先，确保阻抗分析仪已预热并稳定工作。其次，准备合适的测试夹具，推荐使用四线开尔文（Kelvin）夹具，这是精确测量毫欧级小阻抗的核心。同时，检查测试线缆是否完好，接头是否清洁无氧化，避免引入额外误差。被测继电器应处于断电状态，触点干净、无油污或氧化层。

正确的接线是获得准确数据的前提。将继电器置于测试夹具中，采用四线制连接法：两根电流线（I+、I-）连接到继电器触点的一端，用于施加测试电流；另外两根电压线（V+、V-）则连接到触点的另一端，用于检测电压降。这种分离激励与检测的接法，能有效消除测试引线电阻和接触电阻的影响，确保测量结果仅反映触点本身的阻抗特性。

在测量前，必须对阻抗分析仪进行系统校准，以消除仪器和夹具带来的系统误差。推荐执行“开路（Open）”、“短路（Short）”和“负载（Load）”三点校准。校准过程中，应保持环境稳定，避免电磁干扰。对于高精度测量，还可进行夹具补偿（Fixture Compensation），特别是使用延长线或非标准夹具时，这一步尤为关键。校准完成后，可通过测量短路状态下的残余阻抗来验证校准质量，理想值应接近几毫欧。

进入仪器操作界面后，需合理设置测量参数。选择电阻（R）测量模式，并根据继电器的工作频率设定合适的测试频率。对于直流继电器，建议采用低频（如100Hz）或直流电阻模式；若继电器用于高频电路，则需在实际工作频率下进行测量。同时，适当提高测试信号电平（如1V），以提升信噪比，降低噪声干扰。可设置多次平均测量（如10–20次），以获得更稳定的数据。

启动测量后，阻抗分析仪会自动施加激励信号并采集响应数据。在显示屏上，可实时观察到接触电阻的数值。为确保数据可靠性，建议进行多次重复测量，并取平均值作为最终结果。测量过程中，注意观察数据的稳定性和重复性，若波动较大，应检查连接是否牢固或环境是否存在干扰。

测量完成后，及时记录数据，并与继电器的技术规格进行对比。正常的接触电阻通常在毫欧级，若测量值显著偏高，则可能表明触点存在氧化、污染或接触压力不足等问题。此外，可结合动态接触电阻测试，观察触点在闭合瞬间的弹跳行为，进一步评估其电气性能。

总之，使用阻抗分析仪测量继电器接触电阻是一项系统性工作，涉及仪器准备、正确接线、严谨校准、参数优化与数据分析等多个环节。只有严格遵循操作规范，才能获得准确、可靠的测量结果，为继电器的质量控制、故障诊断与性能优化提供有力支持。
