如何使用频谱分析仪检测GPS信号干扰

GPS（全球定位系统）信号是现代导航、通信和时间同步的关键基础，其信号极其微弱（通常在-130dBm左右），极易受到外界电磁干扰。使用频谱分析仪检测GPS信号干扰，是定位和解决此类问题的核心手段。以下是系统化的检测流程与关键技术要点。

准备工作与设备连接

在开始测量前，需明确GPS信号的频段。民用GPS L1信号的中心频率为1575.42MHz。选择合适的接收设备是关键，可使用有源GPS天线直接连接频谱仪输入端，以捕获空间中的辐射信号；或在具备测试端口的设备（如无人机、车载导航系统）上，通过射频电缆直接耦合信号，以获得更纯净的测量结果。连接时需确保阻抗匹配（通常为50Ω），并检查电缆和连接器的完好性，避免信号泄漏或衰减。

仪器设置与初步扫描

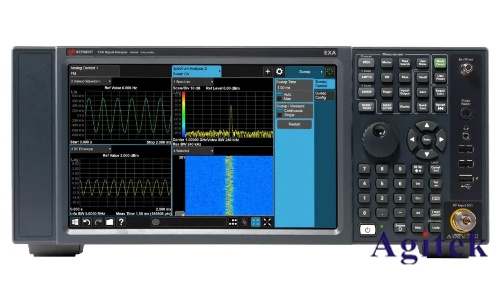

正确设置频谱分析仪是成功检测的前提。将中心频率设为1575.42MHz，初始扫宽（Span）可设为10MHz或更大，以观察整个频段的概况。分辨率带宽（RBW）决定了频率分辨能力，检测微弱GPS信号时，应选用较小的RBW（如1kHz或10kHz）以降低底噪、提高灵敏度，但会增加扫描时间。视频带宽（VBW）通常设为RBW的十分之一，用于平滑显示噪声。参考电平（Reference Level）需根据预期信号强度合理设置，避免强干扰信号导致仪器过载损坏。

干扰识别与特征分析

启动扫描后，观察频谱图。正常的GPS信号在频谱上表现为略高于噪声基底的宽带信号。识别干扰信号时，需关注异常的频谱特征。例如，连续波（CW）干扰表现为特定频率上的尖锐峰值，可能来自本地振荡器泄漏或恶意干扰器；脉冲干扰表现为周期性或随机的宽带噪声爆发，可能源于开关电源、电机或数字电路的快速切换；宽带噪声则可能抬高整个频段的噪声基底，导致GPS接收机灵敏度下降。

干扰源定位与路径排查

识别出干扰后，需进一步定位其来源。使用定向天线配合频谱仪，通过调整天线方向，寻找信号强度最大的方向，从而大致确定干扰源方位。在现场排查时，可采用“近场探头”贴近设备机壳、线缆、电路板模块进行扫描，根据信号强度的变化梯度精确定位干扰源。例如，在无人机或汽车上，可对比发动机启动前后、不同负载状态下的频谱变化，判断干扰是否由特定部件（如电机、显示屏、DC-DC转换器）产生。通过断开或屏蔽可疑部件，观察干扰是否消失，是验证和确认干扰源的有效方法。

记录、整改与验证

详细记录测量结果至关重要，包括干扰信号的频率、幅度、带宽、调制特征以及测试环境和设备状态。这为后续分析和整改提供依据。根据干扰类型和来源，采取相应的抑制措施，如增加滤波器（尤其是针对GPS频段的带通滤波器）、优化电路布局、加强屏蔽、使用铁氧体磁环抑制线缆共模噪声等。整改完成后，需使用频谱分析仪进行复测，验证干扰是否已有效抑制，确保GPS信号环境恢复正常。对于复杂环境，可进行持续监测，确保系统的长期电磁兼容性。
