频谱分析仪测量低相位噪声的方法与步骤

相位噪声是衡量信号源频率稳定性的重要指标，尤其在通信、雷达、航空航天等高精度领域，其性能直接影响系统整体表现。低相位噪声的测量对测试设备和方法提出了更高要求。频谱分析仪作为常用的测量工具，通过合理设置和操作，可实现对低相位噪声的精确评估。以下是使用频谱分析仪测量低相位噪声的系统化方法与关键步骤。

一、测量前准备

1. 设备连接与预热：将被测信号源通过低损耗、屏蔽良好的同轴电缆连接至频谱分析仪的RF输入端口。确保所有设备充分预热（通常30分钟以上），以达到热稳定状态，避免因温漂影响测量结果。

2. 环境控制：测量应在电磁屏蔽环境（如电波暗室）中进行，避免外部干扰。同时减少机械振动，防止对高Q值振荡器造成调频干扰。

3. 仪器校准：执行仪器自校准（如OSL校准），消除系统误差，确保测量精度。

二、基础参数设置

1. 设置中心频率与扫宽：将频谱分析仪的中心频率设为被测信号的载波频率（如1GHz），扫宽（SPAN）应覆盖目标频偏范围（如从1kHz到1MHz），确保噪声边带完整显示。

2. 优化分辨率带宽（RBW）：RBW直接影响噪声底和频率分辨率。对于近载波区域（如<100Hz），可适当增大RBW（如10Hz）以避免测试时间过长；在关键频偏点（如10kHz处），建议设置较小RBW（如1Hz）以提高分辨率。

3. 设置视频带宽（VBW）：为抑制显示噪声波动，通常将VBW设为RBW的1/10（如RBW=1Hz时，VBW=0.1Hz），从而平滑噪声轨迹，提升读数稳定性。

4. 参考电平设置：参考电平应略高于载波功率，防止信号过载或压缩，通常设置为0dBm左右。

三、启用相位噪声专用测量模式

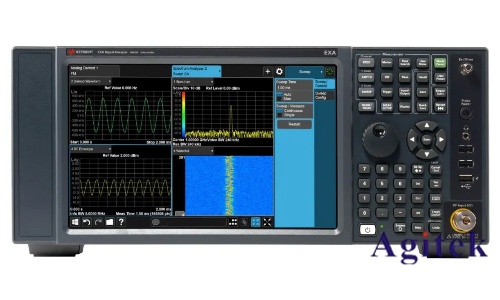

现代高性能频谱分析仪（如罗德与施瓦茨FSW、是德N9030B等）通常内置“相位噪声测量模式”。操作步骤如下：

1. 进入测量模式菜单，选择“相位噪声（Phase Noise）”功能。

2. 输入被测信号参数：载波频率、功率等。

3. 设置测试频偏范围（如1kHz ~ 1MHz），并启用自动调谐（Autotune）功能，使信号居中并优化显示。

4. 开启“十倍频偏表”（Decade Table），可直接以列表形式读取各关键频偏点（如10kHz、100kHz）的相位噪声值。

四、手动测量方法（适用于无专用软件的场景）

1. 设置信号源输出连续波（CW），频率1GHz，功率0dBm。

2. 调整频谱仪至正常频谱模式，中心频率1GHz，扫宽10kHz。

3. 设置RBW=10Hz，检波方式为“平均检波（Average Detection）”。

4. 使用标记（Marker）功能，设置差值标记，频偏1kHz。

5. 将标记类型设为“噪声标记（Noise Marker）”，带宽设为0，读取该频偏处的相位噪声值（单位dBc/Hz）。

五、高级测量技术提升灵敏度

针对极低相位噪声信号，常规直接频谱法可能受限于仪器本底噪声。此时可采用以下增强技术：

双通道互相关法：利用两套独立接收链路对同一信号进行测量，通过互相关运算有效抑制各自本底噪声，可将测量灵敏度提升至-165 dBc/Hz量级，适用于量子通信等前沿领域。

零拍测量模式（Homodyne Mode）：将分析仪本振与被测信号同步，实现极低频偏（如1Hz）下的高动态测量。

相位噪声补偿功能：启用仪器内置的本底噪声扣除功能，自动修正测量结果，提高准确性。

六、结果验证与数据记录

1. 连续测量与平均：设置为“连续测量（Continuous）”模式，观察曲线稳定性，必要时进行多次测量取平均值。

2. 轨迹分析：检查噪声曲线是否平滑，排除突发干扰或杂散信号影响。

3. 合规性比对：将测量结果与行业标准（如3GPP、GJB 151B）进行对比，评估信号源性能。

通过上述系统化步骤，结合现代频谱分析仪的高级功能，可高效、准确地完成低相位噪声的测量任务。掌握这些方法不仅有助于提升测试效率，也为高频、高精度电子系统的设计与优化提供了可靠的数据支持。
