使用频谱分析仪测量数字调制信号的EVM（误差矢量幅度）

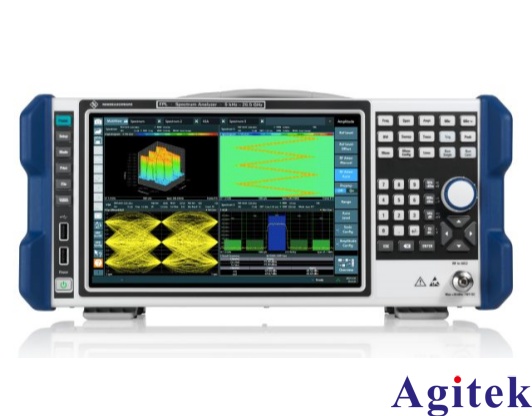

在现代无线通信系统中，数字调制信号的质量直接影响通信的稳定性和数据传输速率。误差矢量幅度（EVM，Error Vector Magnitude）作为衡量数字调制信号精度的关键指标，能够全面反映信号在幅度、相位以及IQ正交性等方面的综合损伤。而具备矢量信号分析（VSA）功能的频谱分析仪，正是测量EVM的强大工具。下面将详细介绍其测量原理与操作步骤。

一、测量原理

EVM的测量核心在于比较“实际信号”与“理想参考信号”。具体而言，仪器首先通过数字信号处理算法，对接收到的射频信号进行下变频和数字化，将其分解为正交的I（同相）和Q（正交）分量。随后，分析仪根据用户设定的调制标准（如QPSK、16QAM、64QAM等）生成一个理想的基准星座图。通过计算实际测得的信号矢量点偏离理想位置的误差矢量幅度，并对所有采样点进行统计平均（通常为RMS值），最终得出EVM百分比。EVM值越低，代表信号质量越好，星座点越聚集。

二、测量步骤

1. 硬件连接与校准：首先，使用射频电缆将被测设备（DUT）或信号源的输出端口连接至频谱分析仪的RF输入端口。为了消除测试链路中的系统误差，确保测量精度，必须使用校准套件对仪器进行前端校准。同时，需注意输入信号的电平，避免过载损坏仪器，必要时使用外部衰减器。

2. 进入VSA模式：在频谱分析仪的菜单中，找到并开启“矢量信号分析（VSA）”或“调制分析”功能模块。这将使仪器从单纯的频谱测量模式切换至能够解析信号相位和幅度关系的矢量分析模式。

3. 配置关键参数：这是测量成功与否的关键。用户需根据被测信号的具体标准，在分析仪中手动设置或选择相应的参数。主要包括：调制格式（如QPSK、16QAM）、符号速率（或波特率）、中心频率以及滤波器类型（如根升余弦RRC滤波器及其滚降系数α）。参数必须与被测信号严格匹配，否则无法正确解调，导致EVM测量结果无意义。

4. 执行测量与读取结果：参数设置完毕后，启动测量。屏幕上通常会同步显示信号的频谱图、时域波形以及最重要的星座图。通过观察星座图，工程师可以直观地看到信号点的扩散情况。最终的EVM数值会以百分比（%）的形式直接显示在测量结果列表中，通常还会伴随IQ不平衡度、相位噪声、频率误差等辅助诊断数据。

三、结果解读与影响因素

测量得到的EVM值越小，说明信号质量越接近理想状态。一般来说，EVM低于2%被视为优秀，低于5%通常可接受。值得注意的是，EVM是一个综合性指标，多种因素都会导致其恶化。例如，本振的相位噪声会引发星座图旋转扩散，IQ调制器的增益不平衡或正交相位偏差会导致星座图变形（如倾斜或拉伸），而信道中的加性高斯白噪声（AWGN）则会使星座点呈现云雾状散开。因此，通过分析EVM及其伴随参数，工程师可以精准定位发射机链路中的性能瓶颈。
