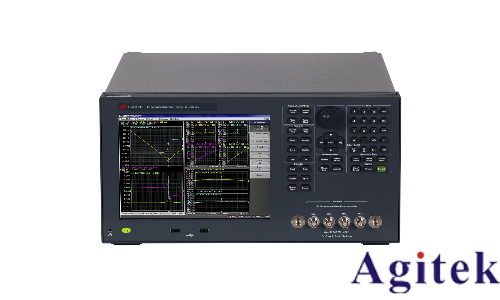

阻抗分析仪测超级电容器的频率响应

超级电容器凭借其高功率密度、长循环寿命和快速充放电特性，在新能源、智能电网和电动汽车等领域扮演着日益重要的角色。为了深入理解其内部电化学行为、优化材料与结构设计，对其进行全面而精确的性能表征至关重要。其中，利用阻抗分析仪测量超级电容器的频率响应，即电化学阻抗谱技术，已成为一种强大且不可或缺的非破坏性分析工具。

测试原理与核心价值

电化学阻抗谱技术的核心在于向处于稳定状态的超级电容器施加一个幅值很小的交流正弦波扰动信号，并测量系统在宽频率范围内的响应。通过分析不同频率下阻抗的实部和虚部，可以获得体系丰富的电化学信息。这一技术之所以强大，是因为它能将整个电化学系统等效为一个包含电阻、电容、电感等元件的电路模型，从而揭示出在直流测试中难以察觉的界面过程与传输机制。

关键参数与物理意义

通过分析测得的阻抗谱图，可以提取多个关键参数，为评估和优化超级电容器提供重要依据。

1. 等效串联电阻： 通常在高频区获得，它综合反映了电容器的欧姆电阻，包括电解液电阻、电极材料电阻和接触电阻等。ESR直接影响器件的功率密度和充放电效率，是衡量其性能的核心指标之一。

2. 双电层电容： 在低频区，阻抗谱主要反映电极的储能特性，可用于计算电容器的实际容量。

3. 电荷转移电阻与扩散阻抗： 谱图中频区的特征通常与电极/电解质界面的电荷转移过程和离子在电极材料内的扩散行为有关，这对于理解反应动力学和材料的电化学活性至关重要。

规范操作流程与注意事项

为确保测试数据的准确性和可重复性，科学规范的操作流程必不可少。

样品准备： 新组装的超级电容器应进行充分的充放电活化，以确保电极界面形成稳定的结构并达到电化学平衡。测试前需测量并确保开路电压稳定。

仪器与连接： 建议采用四线制接法，以消除引线电阻和接触电阻的影响。确保所有连接点牢固、清洁，接触电阻应尽可能小（通常小于1Ω）。整个测试系统最好置于屏蔽箱内，以减少外界电磁干扰。

参数设置： 频率范围通常设定为100kHz到10mHz，以覆盖从体相导电到离子扩散的全过程。交流信号的幅值一般选择5-10mV，既能保证系统响应的线性关系，又能获得较好的信噪比。

环境控制： 超级电容器的电化学性能受温度影响显著。测试应在恒温条件下进行（如标准的25℃），以排除温度波动对结果的干扰。

综上所述，利用阻抗分析仪测量超级电容器的频率响应，是一种深入剖析其内部工作机制、评估材料与器件性能的强有力手段。通过规范操作和对数据的深入解析，可以为超级电容器的材料筛选、结构优化和实际应用提供关键的理论指导和技术支持。
