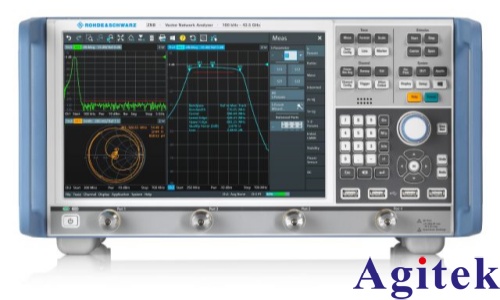

R&S®ZNB矢量网络分析仪材料介电常数测量的应用

在高频电子、微波通信及新材料研发领域，准确掌握材料的电磁特性至关重要。介电常数（Dielectric Constant, Dk）和损耗因子（Dissipation Factor, Df）是表征电介质材料性能的核心参数，直接影响信号传输速度、阻抗匹配和能量损耗。罗德与施瓦茨公司（R&S）推出的R&S®ZNB系列矢量网络分析仪，凭借其卓越的射频性能和灵活的软件架构，为材料介电常数的无损检测提供了高效可靠的解决方案。

测试原理与方法

R&S®ZNB测量介电常数主要基于传输/反射法（Transmission/Reflection Method, T/R法）。该方法将待测材料（Material Under Test, MUT）视为一段具有特定电磁特性的传输线。当电磁波通过该材料时，其传播常数（包括相位常数和衰减常数）会发生变化。

具体而言，仪器通过测量材料样品的散射参数（S参数），即S11（反射系数）和S21（传输系数），获取信号在材料中的相位延迟和幅度衰减信息。基于这些数据，利用相关的电磁模型（如NIST Iterative算法或Djordjevic-Sarkar模型），即可反推出材料的复介电常数（实部ε'代表储能能力，虚部ε''代表损耗特性）。

系统构成与实施步骤

典型的测试系统由R&S®ZNB主机、测试夹具（或探头）以及分析软件组成。

1. 样品制备：将待测材料加工成适合夹具的规则形状（如片状或棒状），并精确测量其物理厚度。对于PCB基材，可直接切取标准测试 coupon。

2. 校准：使用精密的校准件（如SOLT校准套件）在测试端口进行全二端口校准，以消除系统误差，确保测量参考面准确地位于夹具接触点。

3. 测量：将样品置入测试夹具（如同轴空气线夹具或波导夹具）或通过探头接触样品表面，利用R&S®ZNB扫描所需的频率范围，采集S参数数据。

4. 数据分析：通过配套软件或后处理算法，将测得的S参数转换为介电常数和损耗因子随频率变化的曲线。

R&S®ZNB的优势

R&S®ZNB系列矢量网络分析仪在材料测试中表现出显著优势：

宽频带覆盖：ZNB系列提供从100 kHz至20 GHz甚至更高的频率选项，能够满足从低频到微波频段的宽频带材料表征需求。

高精度与稳定性：仪器具备极低的迹线噪声和高方向性，确保了S参数测量的准确性，从而保证了介电常数计算结果的可靠性。

强大的时域分析功能：选配的时域分析选件（如R&S®ZNB-K20/K21）可将频域数据转换为时域响应，有效分离样品内部的多重反射信号，进一步提升测量精度。

用户友好性：直观的图形用户界面和开放的软件架构，便于用户快速设置测试参数、执行测量并导出数据报告。

综上所述，利用R&S®ZNB矢量网络分析仪进行介电常数测量，是一种高效、精确且应用范围广泛的现代测试技术，为电子材料的研发与质量控制提供了强有力的技术支撑。
