基于E5071C矢量网络分析仪的放大器稳定性测量方法

一、引言

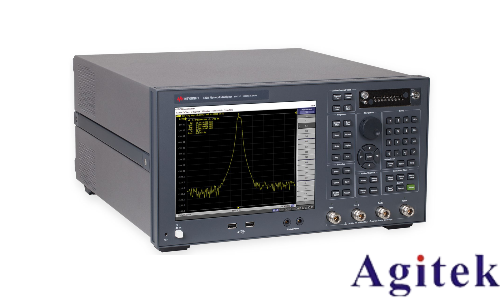

在射频与微波电路设计中，放大器的稳定性是决定系统能否正常工作的关键因素。不稳定的放大器可能在特定频率下产生自激振荡，导致信号失真甚至器件损坏。因此，准确评估放大器的稳定性至关重要。安捷伦（现为Keysight）E5071C矢量网络分析仪（VNA）作为业界广泛使用的高性能测量设备，支持宽频带（标准为300 kHz至8.5 GHz，可选配至更高），具备高动态范围和快速扫描能力，非常适合用于放大器稳定性的S参数测量与分析。

二、稳定性判据与理论基础

放大器的稳定性通常通过无条件稳定判据来评估，最常用的是Rollet稳定性因子（K-factor）和μ因子法。

K因子定义为：

K = (1 - |S11|² - |S22|² + |Δ|²) / (2|S12 S21|)

其中，Δ = S11 S22 - S12 S21。

当K > 1且|Δ| < 1时，放大器在该频率下为无条件稳定。此外，也可使用输入/输出稳定性圆或μ因子（μ = (1 - |S11|²) / (|S21 S12| + |S22 - S11*Δ|)）进行判断，μ > 1表示稳定。

这些参数均可由E5071C测得的S参数（S11、S12、S21、S22）计算得出。

三、测量准备与连接

1. 设备连接：将被测放大器（DUT）的输入端连接至E5071C的端口1，输出端连接至端口2。确保连接器拧紧，避免接触不良引入测量误差。

2. 供电与隔离：若放大器为有源器件，需提供稳定直流偏置，注意使用偏置器（Bias Tee）隔离直流与射频信号，防止损坏VNA端口。

3. 预热与设置：开启E5071C和DUT，预热15–30分钟以保证系统稳定性。设置合适的中心频率、扫宽（Span）和功率电平，避免放大器进入非线性区。

四、校准

为确保测量精度，必须进行校准以消除系统误差。推荐使用SOLT（短路-开路-负载-直通）校准法：

1. 在E5071C上选择“Calibration”菜单，选择对应端口（如Port 1 & 2）。

2. 依次连接校准件的短路、开路、负载标准件，完成反射校准。

3. 使用直通件完成传输校准。

4. 校准完成后，可验证负载匹配（如S11应<-40 dB），确保校准有效。

五、S参数测量

1. 在E5071C主界面选择“Meas” → “S21”、“S11”等参数。

2. 使用“Dual”或“Quad”显示模式，同时观察S11、S22（输入/输出匹配）、S21（增益）、S12（反向隔离）。

3. 设置合适的扫描点数（如1601点）以提高频率分辨率。

六、稳定性分析

1. 数据导出：将S参数数据通过USB或LAN导出至PC，或使用内置Math功能进行处理。

2. 计算K因子：利用公式在Excel、MATLAB或Python中计算各频率点的K值。

3. 判断稳定性：若在整个工作频带内K > 1且|Δ| < 1，则放大器无条件稳定；否则需在潜在不稳定频率点进行稳定性优化（如添加电阻性负载、中和电路或稳定网络）。

七、注意事项

功率控制：避免输入功率过高导致放大器压缩或损坏。

直流隔离：务必使用偏置器或隔直电容。

环境因素：保持测试环境温度稳定，减少电缆移动以避免相位漂移。

校准平面：确保校准平面延伸至DUT引脚，提高测量准确性。

八、结论

利用E5071C矢量网络分析仪，结合S参数测量与稳定性因子计算，可高效、准确地评估放大器的稳定性。该方法不仅适用于研发阶段的性能验证，也适用于生产中的可靠性测试。通过规范的测量流程与精确的校准，工程师可及时发现潜在振荡风险，优化电路设计，提升系统可靠性。
