普源精电DG5508 Pro多通道信号发生器与泰克3系示波器模拟故障信号

为满足西安某电力电子企业客户对三相系统故障诊断与分析的需求，AE团队前往客户现场，依托普源精电DG5508 Pro多通道信号发生器与泰克3系示波器（MSO3 SERIES），开展了三相故障信号精准复现与观测的专项演示。

客户核心诉求与仪器适配
客户需将实际工况中采集的三相故障信号（如过流、过压、短路等）进行保存，并通过专业仪器1:1复现，结合示波器精准观测故障点特征。其中，通道隔离是核心要求，必须避免三相信号串扰。

DG5508 Pro具备8通道对地隔离设计，最高500MHz带宽与2.5GSa/s采样率，支持任意波形导入与同相位校准，完美契合多通道独立激励需求。泰克3系示波器则凭借多通道同步采集与丰富的触发模式，能精准锁定并分析故障瞬间的波形特征。

二、演示操作流程
1. 前期准备

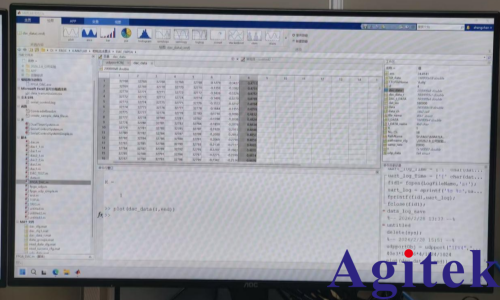

检查DG5508 Pro与泰克示波器外观及接口完好，确认三相故障信号文件（*.arb格式，无文件头）已存入U盘。在通风良好、温湿度适宜的环境中，将两台仪器可靠接地并上电，示波器设为实时采样模式。

2. DG5508 Pro参数配置
将U盘插入仪器，在“高级模式”下导入三相故障信号文件。启用CH1、CH2、CH3作为输出通道，确认开启“对地隔离”模式。利用“通道复制”功能快速同步波形参数，并通过“同相位”键完成三通道相位校准，确保时序同步。设置采样率为2.5GSa/s，输出阻抗匹配为50Ω，并开启消铃与同步信号输出。

通道配置（核心突出隔离特性）

示波器配置与观测

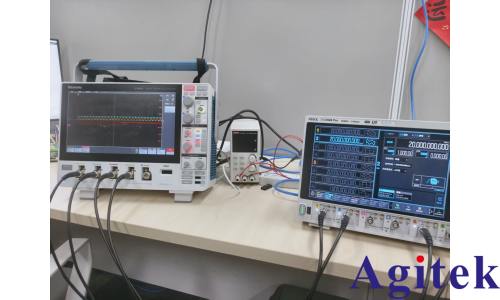

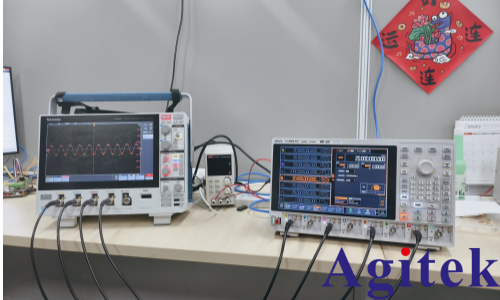

使用BNC线缆将DG5508 Pro的CH1-CH3与示波器对应通道连接，探头设为10:1衰减。示波器通道设为DC耦合，带宽限制500MHz。触发模式选用“边缘触发”，源设为CH1，根据故障特征调整触发电平，采样率设为1GSa/s以完整捕捉故障周期。

4. 故障复现与分析

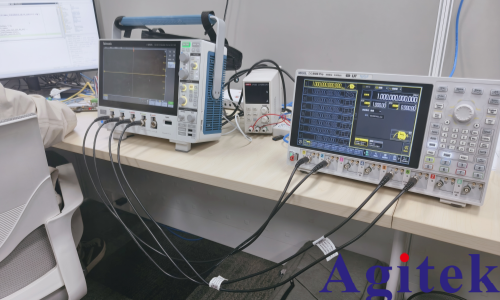

同时开启DG5508 Pro三路信号输出。示波器通过自动设置优化波形，利用光标测量工具精准获取故障点的电压突变值、相位差及持续时间等关键参数。将捕捉到的故障波形保存为CSV格式，与客户实际工况数据对比，验证复现的一致性。

三、测试总结
本次演示中，DG5508 Pro的对地隔离架构彻底消除了信号串扰，配合其高效的通道复制与相位校准功能，实现了故障信号的1:1高保真复现。泰克示波器则精准捕捉并量化了故障特征。整体测试流程顺畅，仪器协同性能出色，完全满足客户在电力电子设备故障溯源中的核心诉求，获得了客户的高度认可，为后续深度合作奠定了坚实基础。
