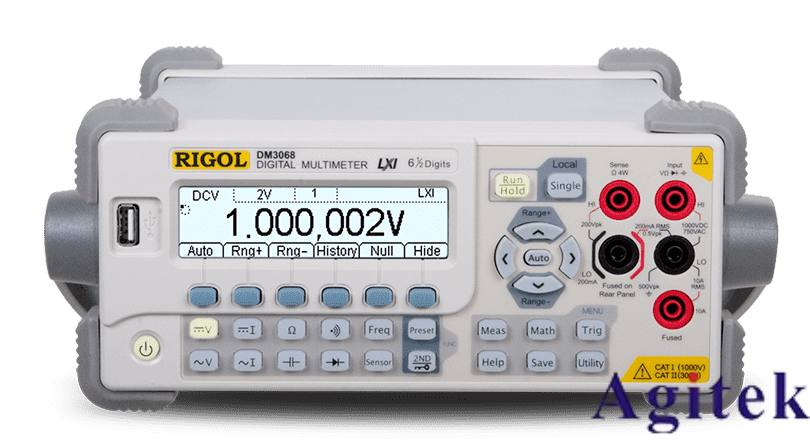

普源数字万用表DM3068在电子维修中的典型应用

在电子维修领域，面对日益复杂的电路设计与微弱的信号变化，传统手持万用表常因精度与功能局限而难以触及故障根源。普源DM3068六位半数字万用表凭借其高精度、多参数测量与趋势分析能力，在深层次故障诊断中展现出不可替代的价值。

捕捉隐蔽的电源纹波与噪声

电源质量是电路稳定运行的基础，而低频纹波与噪声往往是引发系统“软故障”（如重启、误码）的元凶。示波器虽能捕捉高频噪声，但受限于分辨率和底噪，常忽略幅度小、频率低的纹波。DM3068的数据绘图（TrendChart）功能弥补了这一盲区：在一次模数混合电路维修中，工程师发现电路工作异常，示波器测得的电源电压仅显示宽带开关噪声（约8.4mVpp），并未发现明显问题。然而，使用DM3068对该电源节点进行长时间电压监测并绘制趋势图后，清晰地呈现出一个幅度约4.4mVpp、频率为50Hz的正弦纹波。正是这个被示波器忽视的工频干扰，成为导致系统不稳定的根本原因。通过趋势图直观呈现的电压波动曲线与最大/最小值记录，维修人员能快速定位此类周期性或漂移性异常。

毫欧级电阻实现短路精准定位

手工焊接或元件老化导致的PCB板级短路，尤其是芯片底部或多层板内部的隐蔽短路，是维修中的棘手难题。传统方法依赖逐一拆件排查，效率极低。DM3068具备0.1mΩ的电阻测量分辨率，使得通过测量PCB铜箔导线电阻来定位短路点成为可能。维修中，将万用表置于高精度电阻档，沿电源供电网络依次测量各关键节点对地电阻。由于短路点处电阻最小，远离短路点的路径因串联了PCB寄生电阻（通常为毫欧级）而读数更大。通过对比不同测试点的电阻值，维修人员可将短路点锁定在极小范围内，从而快速发现并清除焊锡碎屑或击穿的电容，极大缩短了停机时间。

非侵入式在线测量工作电流

在维修BGA或QFN封装等难以断开线路的芯片时，DM3068提供了一种无损检测电流的方法。利用其100pA的电流分辨率与弱电压测量能力，可先断电测量电源引脚到负载端PCB走线的精确电阻（利用四线开尔文接法消除引线电阻），再通电测量该段走线两端的微电压降。根据欧姆定律（I=U/R），即可精准计算出实际工作电流。这一技术无需割断PCB铜箔即可判断芯片是否存在漏电或功耗异常，尤其适用于超低功耗电路（nA级电流）的维修分析。

此外，DM3068在车载电子维修中，其内置电池容量测试与频率测量功能，可用于快速评估蓄电池健康状态（SOH）及校准轮速传感器信号。其大于10GΩ的高输入阻抗也确保在测量高阻抗节点时不会引入额外负载误差。

总而言之，普源DM3068不仅是一台高精度测量工具，其趋势绘图、微电阻丈量与微弱信号捕捉能力，为电子维修工程师提供了从“看见数值”到“洞察趋势”的进阶手段，是解决疑难杂症的有力武器。
