是德EXR204A示波器眼图分析功能应用

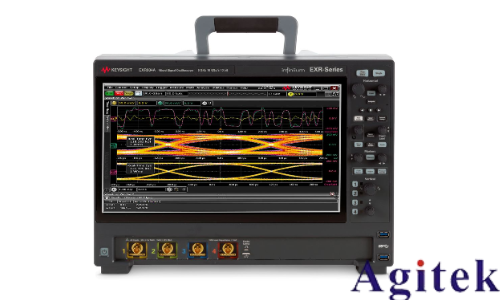

在高速数字电路设计中，眼图分析是评估信号传输质量最直观、最有效的手段之一。是德科技（Keysight）Infiniium EXR204A实时示波器凭借其高性能硬件与智能软件，将眼图测试的效率和精度提升到了新的高度。

硬件基础：为高质量眼图奠定基石

EXR204A拥有2 GHz带宽和16 GSa/s采样率，这为精确捕获高速信号提供了充足的“带宽储备”和“时间分辨率”。更重要的是，它采用10位ADC（高分辨率模式下可达16位），配合低至43 µV的低噪声前端设计，系统ENOB（有效位数）高达9.0。这一特性使其在测量小幅度高速信号时，能提供远超传统8位示波器的垂直分辨率，让眼图的眼睛张开得更清晰、更干净。

操作流程：三步完成关键分析

信号采集与时钟恢复：连接信号后，EXR204A利用强大的ASIC处理芯片，可通过软件算法从数据信号中提取时钟，或使用外部时钟源进行参考。这一步骤是正确构建眼图的前提。

眼图生成与叠加：仪器利用高速处理能力，将捕获的多个数据位按照时钟周期进行切割和叠加，快速合成眼图。得益于其ASIC架构，EXR204A的眼图绘制速度大于750,000 UI/s，能迅速捕获偶发性异常。

参数测量与模板测试：仪器自动测量眼高、眼宽、上升时间、抖动等关键参数。用户可调用内置的行业标准模板（如USB 2.0）进行PASS/FAIL判定，或自定义模板进行极限测试，快速筛选出有缺陷的信号。

进阶应用：效率与深度兼具

面对复杂的SI问题（如串扰），EXR204A支持历史模式和分段存储，可回顾多达1024次触发的历史波形，或连续捕获5205个事件，方便工程师在捕获到故障后离线分析眼图恶化原因。同时，其支持协议分析仪功能集成，可在观察物理层眼图的同时，查看上层协议的解码信息，实现跨层级联合调试。
