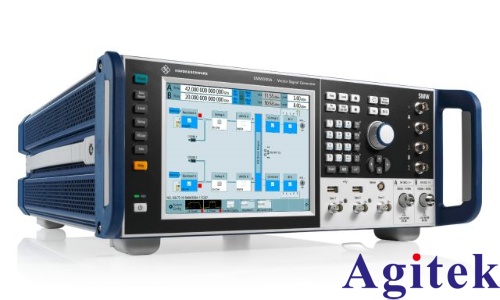

罗德与施瓦茨SMA100B信号发生器简易使用说明书

一、开机前安全与硬件连接

SMA100B 是低相位噪声射频微波信号源，频率覆盖 8kHz 至 67GHz，操作前做好防静电防护，佩戴接地手环，防止静电击穿射频模块cdn.rohde-...。连接原装接地电源线至标准三相插座，不可使用无保护地线电源。射频输出采用 50Ω 匹配同轴线缆，N 型 / 2.92mm 接口轻旋对接，禁止暴力拧动，未接负载时禁止长时间开启射频输出，避免驻波损坏功放。背板 Ref In/Ref Out 可外接 10MHz 参考时钟，LAN、USB 接口用于远程控制与波形导入。接线完成后按下电源键，设备自动自检 30 秒，无报错弹窗即可进入操作界面。

二、基础连续波（CW）操作流程

复位初始化：按下面板【Preset】键，清空历史参数，恢复出厂标准状态，消除参数冲突问题cdn.rohde-...。

设置频率：点击屏幕顶部状态栏 “Frequency”，弹出数字键盘输入数值并选择 GHz/MHz/kHz 单位，也可旋转面板旋钮连续微调；支持起止频点、步进、驻留时间配置扫频模式，用于器件宽带测试。

输出电平设置：点击 “Level” 设置输出功率，范围 - 140dBm 至 + 33dBm，开启 ALC 自动电平控制，抑制功率漂移；大功率输出前确认后端负载匹配。

射频输出开关：点击屏幕蓝色【RF On】图标，指示灯亮起代表信号输出；测试结束优先关闭射频再切换参数，保护硬件。

三、调制与高级功能操作

选配调制选件可实现 AM、FM、脉冲调制，进入 Mod 调制菜单设置参数：脉冲调制可调节 100ns～1s 脉宽、1Hz～10MHz 重复频率；线性调频用于雷达仿真，自定义带宽与扫速。配备 ARB 任意波形选件时，通过 WinIQSIM2 软件编辑 OFDM、雷达波形，经 USB 导入仪器内存调用。仪器自带 UCOR 用户校正功能，搭配 NRP 功率探头自动补偿线缆损耗，保证被测件参考面功率精准；CLPC 闭环功率控制可实时动态修正输出波动，适合长时间稳定性测试罗德与施瓦...。

四、文件存储与远程控制

完成测试参数可存入仪器内存，命名保存测试方案，后续通过 Recall 一键调取，省去重复配置。远程控制支持 LAN、GPIB、USB 三种方式，电脑发送 SCPI 指令自动化测试，也可通过网页端输入仪器 IP 实现远程触屏操作，适配产线自动化测试场景。

五、关机与日常维护

测试完毕先关闭 RF 射频输出，长按电源键正常关机，待散热风扇停止运转后切断总电源。日常保持通风散热，射频接口定期清洁，避免灰尘氧化；长期不用断开电源线，每月通电 30 分钟除湿。运行中出现过载、失锁告警，立即关闭射频，检查线缆、负载与参考时钟，排查故障后再重启使用。
