以太网作为目前最常见的计算机网络，经过多年的发展，从最初的10M速率发展到100Mbps、1000mbps甚至10gbps。其中，千兆以太网具有传输速率高、性能高的特点，已广泛应用于电子、物联网、生活等行业。RIGOL提供了一个完整的测试方案，以满足负责产品设计、测试和验证的工程师对快速验证设备的需求，实现快速验证100mbps和1000mbps千兆以太网的信号质量，提高产品开发和测试效率。

　　本文将讲解如何使用DS70000系列数字示波器和配套测试夹具进行1000mbps千兆以太网一致性测试内容和测试方案。

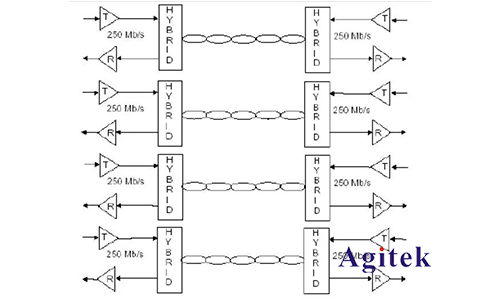

　　测试原理：信号质量测试

　　根据IEEE802.3标准对1000BASE-T物理层一致性测试的规定，被测设备需要在标准规定的四种测试模式下进行一系列一致性测试：

　　测试模式1：模板试验、峰值电压试验、衰落试验

　　测试模式2：主模式抖动

　　测试模式3：从模式抖动

　　测试模式4：波形失真试验，共模输出电压

　　产品支持：PCA系列电流探头

　　1000Base-T信号质量测试需要一个带宽超过1GHz、采样率为5GSa/s的数字示波器。同时，在测试过程中，还需要配备合规的探头、电缆、测试夹具和干扰源。RIGOL以太网一致性测试软件可以帮助工程师实现测试过程的自动化，以减少重复工作量，提高测试效率。

　　RIGOLDS7000系列实时采样数字示波器支持最大5GHz带宽和20GSa/s采样率，帮助工程师获得更高的测试精度。

　　RIGOL为完成以太网一致性分析测试提供了足够性能的探头附件，包括高速有源差分探头(PVA7000、PVA8000系列)、高速单端有源探头(RP7000系列)、电流探头(PCA系列)。

　　RIGOL提供符合标准的测试夹TF-ENET-STP，用于1000Base-T以太网一致性测试，夹具包括TC2、TC3、TC4、TC5的四个部分可以支持不同的测试项目。

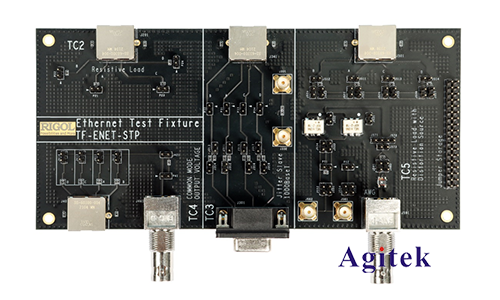

　　▲1000Base-T测试夹具图

　　根据千兆以太网一致性分析测试软件支持测试结果报告，测试报告将包括信号质量分析的每个测试项目、每个测试项目对应的合规指标范围和测量值。测试结果将通过比较显示在最后一列，满足标准将显示结果为Pases，否则将显示Failure。

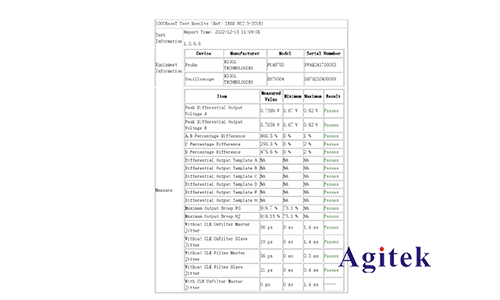

　　▲千兆以太网一致性分析测试结果报告

　　测试步骤：千兆以太网一致性分析测试需要多少步骤？

　　测试模式1：模板测试、峰值电压测试、衰落测试

　　模式1测试有两种情况：干扰和无干扰。根据规范要求，需要使用干扰信号模仿MDI信号传输过程中邻道干扰的压力状态。模式1测试在此演示中没有干扰信号。

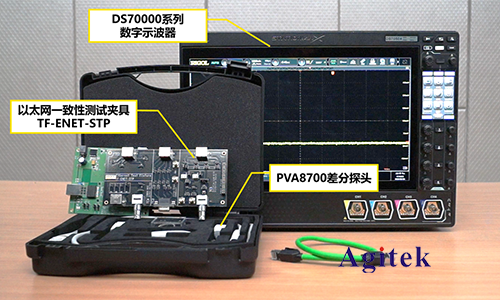

　　测试准备

　　·准备一个支持千兆以太网一致性分析的数字示波器：根据规范要求，示波器需要1GHz以上的带宽，使用DS70504数字示波器进行演示；

　　·准备测试夹具，使用RIGOL千兆以太网一致性测试夹具TF-ENET-STP；

　　·准备待测设备，用带网络接口的电脑和能产生1000Base-T高速信号的demo板进行演示；

　　·本次使用RIGOLPVA8700探头准备差分探头；

　　·一根CAT6网络电缆，一根BNC电缆和几个跳线帽。

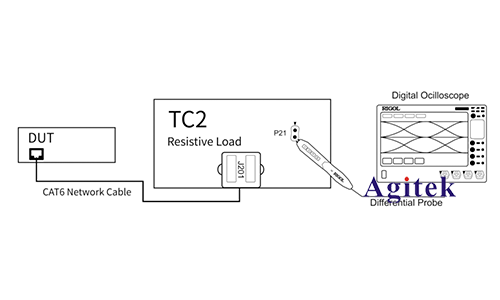

　　连接设备

　　·使用CAT6夹具与以太网线连接TC2的J201接口和DUT的测试端口

　　·在示波器中安装差分探头CH1通道

　　正式测量

　　1.设置DUT生成测试模式一信号；

　　2.用差分探头连接夹具TC2的测试点P21；

　　3.进入“配置界面”子菜单，选择信源与设备连接一致；

　　4.点击“波形预览”按钮，查看波形视图窗口中的配置信号，确保配置信号正确；

　　5.点击“启动测量”按钮开始测量；

　　6.数据分析完成后，在操作界面的“1000Base-T测量结论”显示窗口中查看测量结果。

　　注意事项划重点

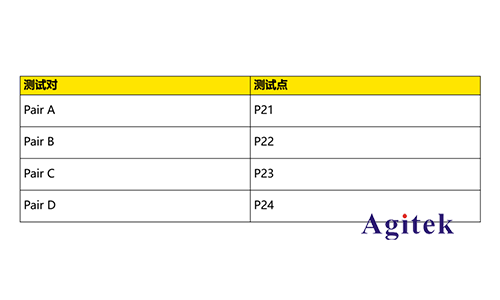

　　夹具TC2有四组测量点。本演示以Paira为例介绍了操作步骤。四组测试对的测试可以通过改变短接点和重复上述步骤来完成。夹具TC2中测试对应的短接点请参考下表：

　　设置“配置界面”子菜单中显示的参数是预览测试波形的配置参数。启动测量后，测量参数将自动调整。
