在通信系统的构建与优化过程中，阻抗匹配是确保信号高效传输的关键环节。为了实现这一目标，信号传输链路的阻抗通常需精确控制在50Ω或75Ω。本案例中，我们将借助一台性能卓越的是德E5071C矢量网络分析仪，对一款WiFi天线的阻抗特性进行全面而精准的测试。

这款WiFi天线的工作频段设定在2400MHz至2500MHz之间，是当前无线通信领域广泛应用的重要频段。为了确保测试的准确性和可靠性，我们将按照以下步骤进行操作：

第一步：参数设置

频段设定：首先，在矢量网络分析仪的面板上，我们轻触“Start”（开始）键，将起始频率精心调整为2.2GHz，以充分覆盖天线的工作频段下限；随后，选择“Stop”（结束）键，将终止频率设置为2.6GHz，确保测试范围略宽于天线的工作频段，以便全面捕捉其阻抗特性。

扫描参数配置：接下来，我们进入“Sweep Setup”（扫描设置）界面，选择“Points”（点）选项，将扫描点数设定为401个。这一精细的扫描点数设置，有助于我们捕捉到天线阻抗随频率变化的细微特征。

信号源功率电平调整：在测量过程中，信号源的功率电平对测试结果具有重要影响。因此，我们将功率电平精心设置为 -10 dBm，以在保证测试准确性的同时，避免对天线造成不必要的损伤。

功率设置确认：再次进入“Sweep Setup”（扫描设置）界面，选择“Power”（功率）选项，输入并确认-10dBm的功率设置，确保测试条件的稳定性。

S参数与显示格式选择：为了直观展示天线的阻抗特性，我们将S参数设置为S11，并通过点击“Meas”（测量）键选择S11测量模式。随后，点击“Format”（格式）键，选择“Smith”（史密斯圆图）及“R+ jX”格式，以便在屏幕上清晰呈现天线的阻抗圆图及其实部和虚部信息。

第二步：校准操作

校准套件选择：将测试线妥善连接到矢量网络分析仪后，我们进入校准环节。首先，选择“Cal”（校准）键，然后进入“Cal Kit”（校准套件）选项，挑选与测试系统相匹配的校准件型号。

单端口校准设置：在校准类型选择上，我们采用单端口校准方式。通过选择“Cal”（校准）键，进入“Calibrate”（校准）界面，再选择“1-Port Cal”（单端口校准）及“Select Ports - 1”（选择端口1），为后续的校准操作奠定基础。

开路、短路与负载校准：按照校准步骤，我们首先将开路标准件连接至测量电缆的另一端，进行开路校准，并点击Open键确认。校准完成后，屏幕上会出现一个√标志，表示开路校准成功。随后，我们采用相同的步骤，依次换上短路和负载标准件，完成短路和负载校准操作。

第三步：测试实施

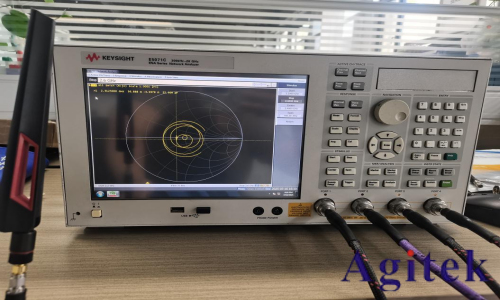

完成校准后，我们将WiFi天线稳妥地连接到测试线上。此时，屏幕上将实时显示天线的阻抗图。为了更精确地分析天线的阻抗特性，我们设置标记点，点击“MAKER”键，输入中心频点2.45GHz（即天线工作频段的中心频率），并仔细观察该频点下天线的阻抗值及其变化趋势。

通过以上步骤的精心操作与细致分析，我们不仅能够准确获取WiFi天线在2400MHz至2500MHz频段内的阻抗特性，还能为后续的天线优化与匹配设计提供有力支持。
