12个小细节的示波器

发布日期:2022-09-05 18:11:05         浏览数:

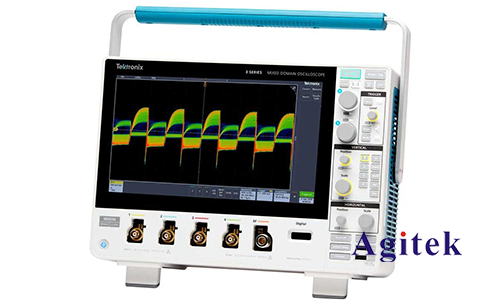

  示波器作为电子测量的工具,虽然使用简单,但并不是每个人都有细节。以下示波器测量相关的12个小细节可作为示波器常识快速自检的小文件。


  1、示波器值钱的指标是什么?

  带宽,档次级别参数,提升带宽对成本的提升也是档次级别。

  2、采样率要多高才能满足?

  一般来说采样率是带宽的5倍即可,比如200M带宽的示波器,配1G采样率就可以了。

  追求更高的采样率无非为了抓小毛刺,但是这些高频毛刺在带宽层已经被滤掉了,更高的采样率并不能带来很好的收益。

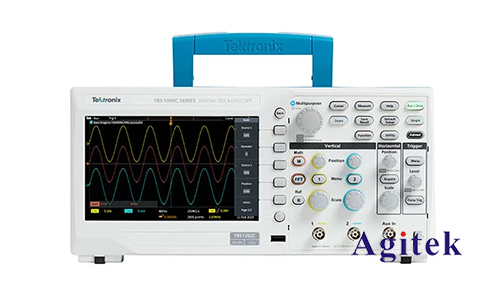

  3、普通触发和自动触发有什么区别?

  Normal:普通(标准)触发,必须有满足条件的触发事件才会采样波形;

  Auto:自动触发,在等待一段时间后,若没有符合条件的触发事件出现,则会强制触发并采样波形;

  由于触发位置是随机的,往往会导致波形显示不稳定。如果出现上述情况,请使用Normal模式。

  4、如何捕获不能确定条件的异常信号?

  可以使用模板触发来捕获。

  当模板触发打开之后,模板其实是作为一个图层来的,它会不断地检测是否有波形会碰触到模板的区域,当有波形触碰到模板时,就会检测到一个信号,进而就会把它过滤,显示出来。

  5、示波器的通道是否隔离?

  示波器的通道不是隔离的;示波器的地与大地相连,不能直接与零线相连;

  加了隔离变压器确实可以直接测量220V市电,但不是推荐的做法,安全正确的做法应是使用差分探头。

  6、测电压示波器和万用表哪个准?

  通用示波器的垂直分辨率是8bit。测量精度跟垂直分辨率及垂直档位有关。

  万用表的精度高多了,六位半万用表ADC可达24bit,手持表也远不止8位,万用表测得的电压值更可信。

  7、示波器探头X1档位X10档位有什么区别?

  核心有两点:

  衰减带宽不同,X1档位信号幅值不衰减,X10档位信号衰减为原来的十分之一;

  带宽不同,X1档位带宽只有10M左右,而X10档位带宽在250M左右。

  8、一般的示波器探头需不需要定期的标定?

  标准对于探头没有明确的计量规定,但是对于无源探头,至少在更换探头,探头交换通道的时候,必须进行探头补偿调整。

  9、决定示波器探头价格主要因素是什么?

  价格的主要决定因素当然是带宽和功能。

  示波器的探头有非常多的种类,不同的性能,比如高压,差分,有源高速探头等等,价格也从几百人民币到接近一万美元。

  探头是示波器接触电路的部分,好的探头可以提供测试需要的保真度。为做到这一点,即使无源探头,内部也必须有非常多的无源器件补偿电路(RC网络)。

  10、有无办法利用示波器测出高频变压器或电感磁芯的工作情况?

  可以依靠示波器自带的电源分析软件去做,有一项功能——B-H曲线的分析,它能反应磁芯的工作状态,还能测出动态电感值,并得出磁芯损耗。

  11、示波器能否进行傅立叶分解?

  现代数字示波器大多具有FFT功能,但需要留意FFT能够分析的点数,这直接决定了FFT分析的结果精度,避免频谱泄露。ZDS2000系列示波器标配4M点FFT分析。

  12、示波器能否进行滤波处理?如对PWM波进行低通滤波?

  示波器一般会有20MHz的带宽限制,这个是硬件的滤波器。有些示波器还支持可调截止频率的软件滤波器。ZDS2024 Plus可以从100Hz到100MHz无极可调。
