吉时利静电计-高阻测量“利器”

发布日期:2022-09-30 16:19:23         浏览数:

今天安泰测试就给大家介绍一款进行高阻测量的“利器”——吉时利静电计,助力学校实验室建设。

什么是静电计?

像数字万用表(DMM)一样,吉时利静电计是用于测量电荷、电流、电压和电阻的仪器。然而,静电计具备10Fc的电荷测量分辨率,100 aA的电流分辨率,以及高达200TΩ的阻抗测量能力,超越了标准的数字万用表。静电计用于需要极端灵敏度或者需要多种类型的灵敏电子线路测量的场合。

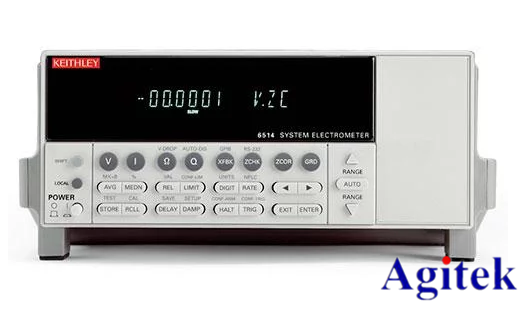

吉时利静电计-高阻测量“利器”(图1)

使用吉时利静电计进行简化的材料高阻值测量

高阻测量

电阻最常见的测量手段是数字万用表,它的测量范围高达约200MΩ。然而,在某些情况下,必须精确测量千兆欧和更高范围的电阻。这些情况包括诸如以下的一些应用:表征高兆欧和吉欧级电阻、确定绝缘体的电阻率和测量印刷电路板的绝缘电阻。这些测量可借助静电计实现,它可以同时测量非常低的电流和高阻抗电压。

常见的高阻测量

■绝缘电阻:绝缘电阻是施加在两电极之间的直流电压与电极之间总电流的比值。绝缘电阻测量的例子包括测量在印刷电路板上的走线之间的漏电流,或者一个多芯电缆的导体之间的电阻。

■体电阻率测量:体电阻率是指穿过1cm3的绝缘材料的电阻,并表示为欧姆-厘米,Ω•cm)。

■表面电阻率测量:表面电阻率是绝缘材料的表面上两个电极之间的电阻,并且以欧姆为单位表示(通常为了清晰表述,单位采用欧姆每方块,即Ω•□)。

吉时利静电计功能特色

类似DMM的操作

6514型和6517B型静电计的特色在于通过前面板轻松地进行类似DMM的操作,单个按钮即可控制重要功能,例如电阻测量。它们也可以通过一个内置的IEEE-488接口控制,这使得人们可以借助一个计算机控制器通过总线对所有功能进行编程控制。

然而,不同于数字万用表的是,静电计拥有较低的偏置电流和输入负担。6514型或6517B型的的输入偏置电流均< 3 fA。通常情况下,数字万用表的偏置电流是几十或几百皮安。相比之下,这严重限制了它们的微弱电流测量能力。

扫描卡( 6517B )

可以提供两种扫描卡,用于简化多路信号的扫描,例如电容器或其他电路生产中的测试。每一个扫描卡都可以很轻松地地插入仪器背面面板的备选插槽。6521型扫描卡可提供10通道的微弱电流扫描。6522型扫描卡提供了具有高阻抗电压开关或微弱电流开关能力的10条通道。

交变极性法测电阻/电阻率 (6517B)
6517B型采用交变极性法测量阻抗/电阻率,这几乎消除了样品中的任何背景电流的影响。背景电流的一阶和二阶漂移也被对消了。交替改变所施加的电压的极性,通常实现一个高度可重复的、精确的电阻(或电阻率)测量。

虽然高阻材料和器件产生很小的电流,很难准确进行测量,但利用吉时利静电计和皮安表可以成功的进行这种测量,如果您想了解更多关于吉时利静电计产品介绍或者应用,欢迎咨询安泰测试www.agitek.cn
