是德E8257D信号发生器使用方法、注意事项及应用案例

信号发生器/信号源是电子工程师进行信号仿真实验不可或缺的工具，广泛应用于多个技术领域。本文将以E8257D信号发生器为例，详细介绍其使用方法、注意事项，并结合实际应用案例，解析其关键功能与优势。

E8257D信号发生器的使用方法

1. 开机准备

首先确认电源电压为220V，将电源线插头插入仪器后面板电源插座。随后，按下面板上的电源开关，频率显示窗口将显示“1642”，表明仪器已开始工作。

2. 函数信号输出设置

频率设置：通过频率档位换档键（RANGE）选定频段，再调节频率微调旋钮（FREQ）至所需频率，观察频率显示窗口确认。

波形设置：按动波形选择按键（WAVE），依次选择正弦波、矩形波或三角波，示波器屏幕上将显示相应波形。

幅度设置：调节输出幅度调节旋钮（AMPL），观察幅度显示窗口至所需信号幅度。如需更小幅度，可按动衰减选择按键（ATT）。

对称性设置：调节对称性（占空比）调节旋钮（DUTY），可改善波形失真度，如将三角波调频为锯齿波。

直流偏置设置：通过直流抵补（直流偏置）调节旋钮（DCOFFSET），可在输出信号中加入直流分量，改变电平范围。

TTL与功率信号输出：TTL输出插座提供同步标准TTL电平信号，功率输出插座在特定频率范围内提供5W输出功率。

保护机制：当负载存在高压信号或短路时，仪器自动保护，故障排除后自动恢复。

3. 频率测量

内测量：选择内测频状态，“INT”指示灯亮起，频率显示窗口显示函数信号输出频率。

外测量：分1Hz~10MHz和10~1000MHz两个量程，选择外测频状态后，“EXT”或“EXT”与“1GHz”指示灯亮起表示测量范围。输入信号幅度大于3V时，需接通输入衰减电路。

信号发生器使用注意事项

防静电：采用大规模集成电路，调试、维修时需有防静电装置。

环境要求：避免在高温、高压、潮湿、强振荡等恶劣环境中使用和存放。

稳定环境：在相对稳定环境中使用，提供良好通风散热条件，测试时外壳良好接地。

熔丝更换：熔丝熔断后，先排除故障，切断电源后再更换指定额定值的熔丝。

负载安全：负载不能存在高压、强辐射、强脉冲信号，功率输出负载不要短路。

预热：使用前预热30分钟以达到**效果。

专业维修：非专业人员请勿擅自打开机壳或拆装。

应用案例解析

优化幅度精度

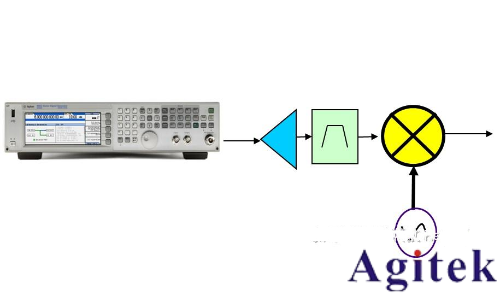

使用矢量网络分析仪测量信号路径，输入校正值至信号发生器，或通过用户平坦度校正功能，补偿外部损耗，提高幅度精度。

提供干净星座图的调制信号

在接收机测试中，信号发生器可提供低噪声、低失真的调制信号，确保星座图完整，减少bit错误，提高数据传输可靠性。

相邻信道功率测量与PA测试

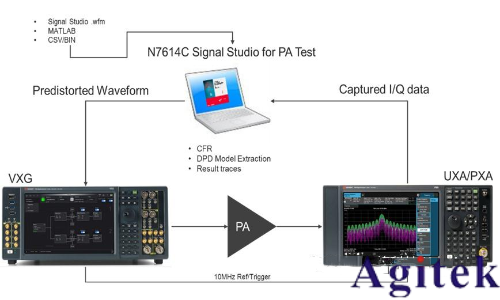

信号发生器在数字发射机测试中，用于测量相邻信道功率比（ACPR），评估放大器非线性特性。在PA测试中，结合信号分析仪，完成功放EVM、ACPR和CCDF等指标测试。

信号发生器作为电子测试领域的核心设备，其精确性、稳定性和多功能性对于保障测试结果的可靠性至关重要。通过合理使用和妥善维护，可充分发挥其性能优势，为电子工程师的研发工作提供有力支持。
