使用信号发生器的方法及注意事项

发布日期:2022-10-26 18:09:04         浏览数:

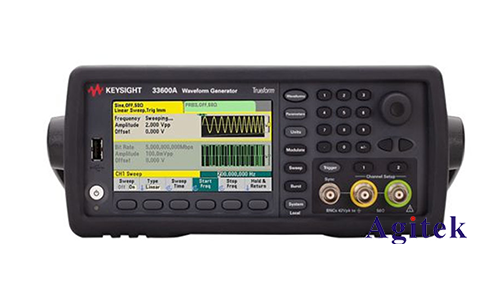

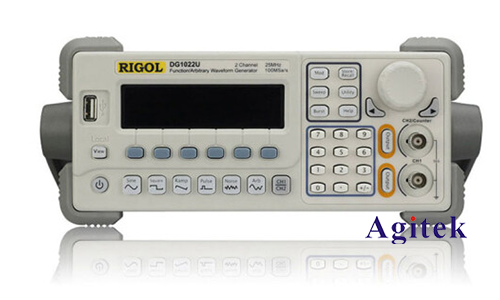

  信号发生器是工程师常用的通用仪器之一。这是电子工程师信号模拟实验的工具。它广泛应用于许多领域。编辑整理了函数信号发生器的使用方法和注意事项,希望对您的实际操作有所帮助。


  1.使用方法前,请检查电源电压是否为220V,然后将电源线插头正确插入仪器后面板的电源插座中。

  1)启动:插入220V交流电源线,按下面板上的电源开关,频率显示窗口显示1642,整机开始工作。

  2)函数信号输出设置。

  ①频率设置:按下频率齿轮换档键(RANGE),选择输出函数信号的频段,将频率微调旋钮(FREQ)调整到所需频率。通过观察频率显示窗口可以知道输出频率。

  ②波形设置:按下波形选择键(WAVE),依次选择正弦波、矩形波或三角波。此时,正弦波、方波和三角波将显示在示波器屏幕上。

  ③振幅设置:调整输出振幅调整旋钮(AMPL),通过观察振幅显示窗口调整到所需的信号振幅。如果所需的信号振幅较小,请按下衰减选择按钮(ATT)来衰减信号振幅。

  ④对称设置:调整对称性(占空比)调整旋钮(duty)可以改变输出函数信号的对称性。正弦波的失真可以通过调整来改善,三角波的调频可以变成锯齿波,矩形波的占空比可以改变。

  ⑤DC偏置设置:通过调整DC偏置(DC偏置)调整旋钮(DCOFFSET),可以在输出信号中添加DC分量,通过调整可以改变输出信号的电平范围。

  ⑥TTL信号输出:TTL输出插座(TTL)输出的信号是同步标准TTL电平信号,与函数信号输出频率一致。

  ⑦功率信号输出:功率输出插座(POWOUT)输出的信号与函数信号输出完全一致。当频率在0.6Hz~200kHz范围内时,可提供5W输出功率。如果频率在第7档,功率输出信号将自动关闭。

  ⑧保护说明:当函数信号输出或功率信号输出连接到负载时,没有输出信号,表明负载上有高压信号或负载短路,机器自动保护,故障排除后仪器自动恢复正常工作。


  3)频率测量。

  ①内部测量:按下计数器功能选择按钮(FUN),选择内部测量频率状态。此时,INT指示灯亮起,表示计数器进入内部测量频率状态。此时,频率显示窗口中显示的频率是仪器函数信号输出的频率。

  ②外部测量:外部测量频率时,分为1Hz~10MHz和10~1000MHz。按下计数器功能下计数器功能选择按钮,选择外部测量频率状态。EXT指示灯亮起表示外部测量频率,测量范围为LHz~10MHz;EXT和1GHz指示灯同时亮起表示外部测量频率高,测量范围为10~1000MHz。测量结果显示在频率显示窗口中。如果输入的测量信号范围大于3V,则应*开输入衰减电路,并且可以使用外部测量频率输入衰减键(ATT)来选择衰减电路。外部测量频率输入衰减指示灯亮起表示外部测量频率输入信号衰减20dB。外部测量频率是等精度测量方法,测量频率门自动切换,无需手动更改。

  2.使用中的注意事项:

  1)本仪器采用大型集成电路,调试、维修时应有防静电装置,以免损坏仪器。

  2)请不要在高温、高压、潮湿、强振荡、强磁场、强辐射、易爆环境、防雷条件差、防尘条件差、温湿度变化大的地方使用和储存。

  3)请在相对稳定的环境中使用,并提供良好的通风和散热条件。在校准测试时,测试仪器或其他设备的外壳应接地良好,以避免意外损坏。

  4)保险丝熔断后,请先排除原因和故障。小心!更换保险丝前,必须切断电源线和交流电源,断开仪器和测量线,关闭仪器电源开关,避免触电或人身伤害。并且只能安装额定电流、电压和熔断速度的保险丝。

  5)信号发生器的负载不得有高压、强辐射和强脉冲信号,以防止功率返回对仪器造成性损坏。功率输出负载不得短路,以防止功率放大器电路过载。当显示窗口显示异常、死亡等现象时,只要关闭机器重新启动即可恢复正常。

  6)为达到效果,请在使用前预热30min。

  7)非专业人员不得擅自开机壳或拆卸仪器,以免影响仪器的性能,或造成不必要的损失。

        以上就是使用信号发生器的方法及注意事项,如您使用中还有问题,欢迎登录西安安泰测试www.agitek.cn
