怎么让你的眼图更有神?

发布日期:2023-02-21 17:04:37         浏览数:

  什么是眼图?

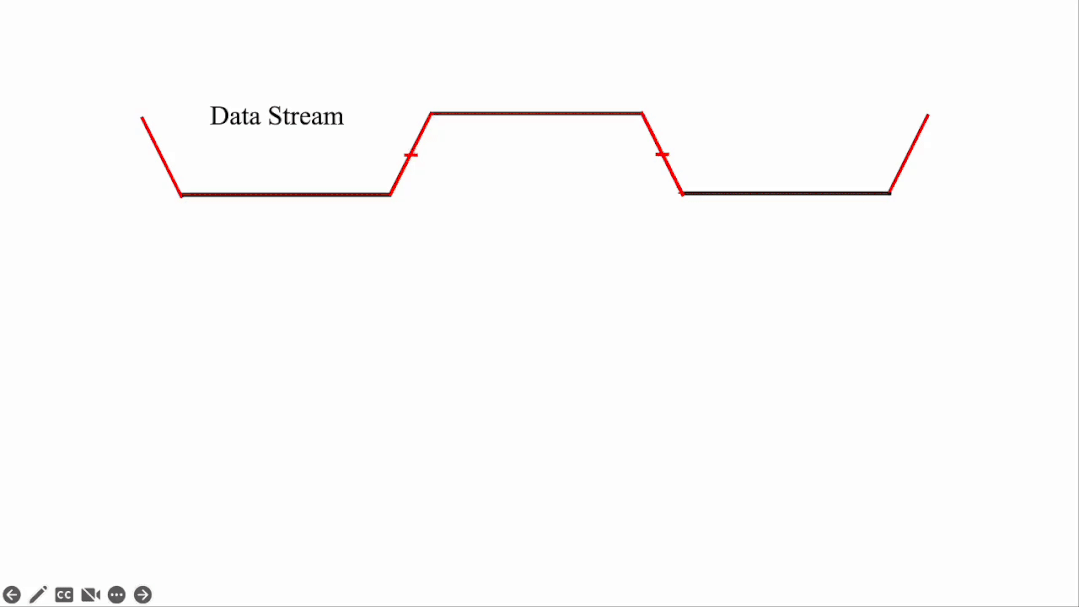

  眼图是查看抖动的最常用方式之一。设想信号流通过时,它被分成比特跳变组合(或三比特序列),这些单独的迹线层叠显示(见图1)。


  图1.比特跳变组合及其层叠形成的眼图

  眼图使用颜色分级来显示信号通过图中不同区域的频次高低,这提供了另一种查看TIE频次的方法。通过测量眼图的张开度,您可以大致地查看有多少抖动。眼图张开度越大,信号中的抖动就越小。张开度越小,抖动就越多。

  我们都知道,高斯概率分布以及峰到峰值在理论上没有界限,把这两项结合在一起考虑,会导致一个有趣的想法:

  对包含某些高斯抖动的任何信号,如果累计样本的时间足够长,眼图应该会完全合上。

  那么我们测试眼图和抖动测试多长时间、多少样本数比较合适?一般数字通信的误码率BER要求为10E-12时(这是串行通信链路常用的误码率容限规范),而示波器要捕获这么多数据需要的时间太长,如何保证短时间捕获却能得出较准确的测量结果?这就要用浴盆曲线和双狄拉克模型。


  若两个变量是独立的,两个独立变量之和的概率密度函数(pdf)是两者的概率密度函数的卷积。

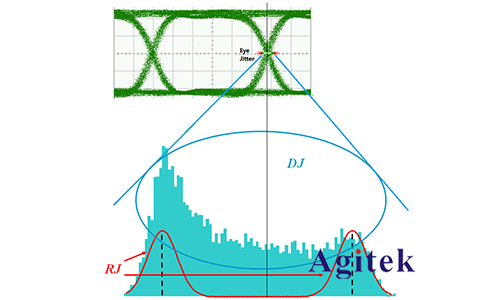

  使用示波器捕获足够的数据(一般不用太多,比如200k样点),可以很容易的分离RJ和DJ,然后通过RJ和DJ卷积的双狄拉克模型,可以推算出误码率和眼张开度的对应曲线,从而可以推算出不同数据量或误码率对应的抖动值。

  在更新到最新的Infiniium 11.40 Core Software后,您将可以通过在任何NRZ信号上使用Keysight eye contour软件来减少你的测量时间,在眼图上生成出不同误码率下的误码率预测等高线。

  对比过去我们仅能在浴盆曲线(Y=0)的单一水平方向上看到一个2D的眼图趋势,新的增强功能能从测量信号中推测出噪声和抖动趋势,(让你不仅能在横向也能在纵向,以一个三维的视角看信号),以预测眼图将如何随时间的推移而关闭。

  无需长时间等待,您仅需要设定您想达到的误码率BER,打开“Keysight eye contour”眼睛轮廓功能。让你的眼图bling bling起来!

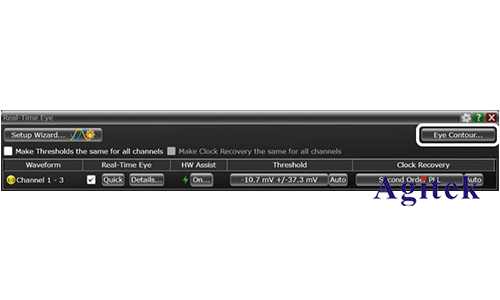

  [Step1]

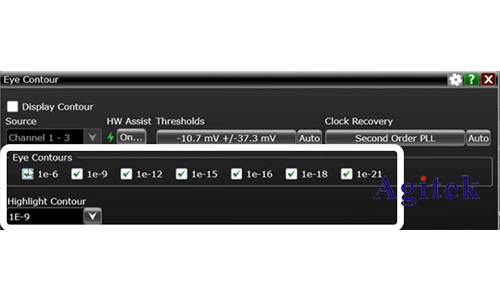

  [Step2]

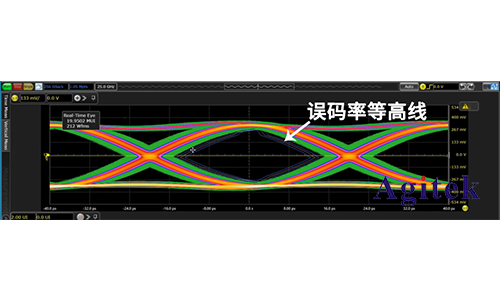

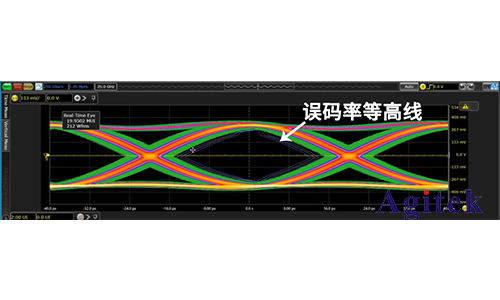

  [Result]


      以上就是怎么让你的眼图更有神的相关介绍,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
