Agilent安捷伦示波器波形如何录制

发布日期:2023-09-15 11:09:57         浏览数:

  Agilent安捷伦示波器是一款功能强大的仪器,可用于捕获和分析各种电子信号的波形。无论您是一位新手还是一个经验丰富的工程师,本文将为您介绍如何在Agilent示波器上轻松记录波形。

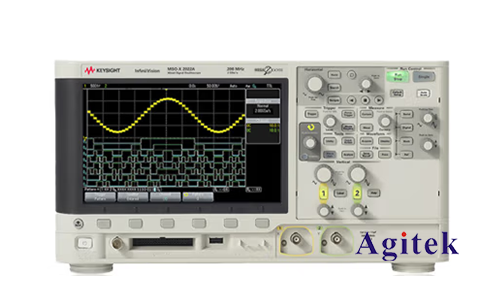

Agilent安捷伦示波器波形如何录制(图1)

  1.准备工作

  在开始记录波形之前,确保您已经完成以下准备工作:

  -确保示波器已经正确连接到您要分析的电路或信号源。

  -打开示波器并等待它完全启动。

  -确保示波器的设置处于默认状态,或者根据需要进行调整。

  2.设置触发条件

  触发条件决定了示波器何时开始记录波形。在Agilent示波器上,您可以执行以下步骤来设置触发条件:

  -转到触发菜单并选择触发类型(例如,边沿触发、脉冲触发等)。

  -配置触发级别和触发边沿,以便示波器在检测到特定条件时开始记录波形。

  3.设置时间和电压基准

  确定时间和电压的基准非常重要,因为它们决定了波形的横向和纵向比例。在示波器上进行如下设置:

  -选择合适的时间和电压比例,以确保您能够清晰地看到要记录的波形。

  -调整触发位置,以便波形在屏幕上的位置适中。

  4.启动波形记录

  一旦您完成了触发条件、时间和电压基准的设置,您可以开始记录波形:

  -按下示波器上的"Run"按钮或相似的按钮,让示波器开始记录波形。

  -等待示波器捕获波形,它将在屏幕上显示出来。

  5.停止和保存波形

  一旦您满意波形的捕获,您可以停止记录并保存波形数据:

  -按下示波器上的"Stop"按钮,停止波形记录。

  -使用示波器的存储功能将波形保存到USB驱动器、计算机或其他存储设备中。

  6.分析波形

  保存的波形数据可以进一步分析,您可以使用示波器的内置工具或将数据导入到电子分析软件中来执行各种分析任务。

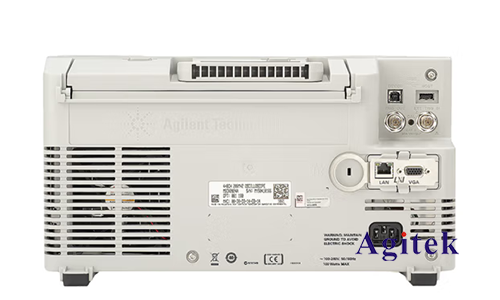

Agilent安捷伦示波器波形如何录制(图2)

  这里可以帮助您在Agilent安捷伦示波器上记录波形。无论您是在学习如何使用示波器还是需要执行具体的测量任务,这些步骤都将帮助您轻松地捕获所需的波形数据。祝您在使用示波器时取得成功,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
