矢量网络分析仪的工作原理是什么?

发布日期:2023-12-20 11:42:29         浏览数:

  网络分析仪包括信号源和接收机。接收机将会检测器件(或网络)的输出信号的变化,然后与输入该器件的源信号进行比较。为了评测器件对电流和电压的影响,VNA会测量其引起的幅度和相位响应。由此得到传输和反射测量结果、阻抗和s参数,测试工程师可以根据这些结果表征他们的被测器件。

矢量网络分析仪的工作原理是什么?

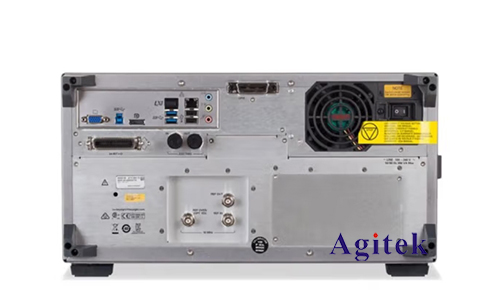

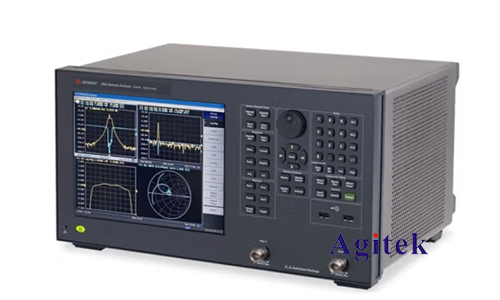

  矢量网络分析仪(VNA)是一种广泛应用于电子、通信和射频工程领域的精密仪器,用于测量和分析电路、组件或系统中的信号传输特性。它能够精确地测量电路中信号的幅度、相位和频率等参数,是电子工程师和研究人员在设计、调试和验证高频电路时的重要工具。

  VNA的工作原理基于射频(RF)信号的发射、传输和接收。它通常由一个射频发生器、多路器、定向耦合器、接收器和数据处理单元组成。其基本原理包括以下几个方面:

  1.信号发生与传输:VNA首先产生高频信号,通常采用微波频段的射频信号,这个信号会被送入待测系统或器件。这个信号可以是连续波或者调制的信号,具体根据测试的需求而定。

  2.定向耦合器:VNA中的定向耦合器将一部分信号引导至待测系统,同时允许另一部分信号返回VNA,确保被测试系统中的信号不会对VNA的工作造成干扰。

  3.接收与测量:返回的信号被VNA的接收器捕获,接着被处理单元进行分析和测量。VNA能够准确地测量信号的振幅和相位信息,形成幅度-频率和相位-频率的响应曲线。

  4.数据处理:VNA获得的数据会经过处理,以产生幅度、相位、衰减、传输损耗、回波损耗等参数的图表或数据格式。这些数据对于理解电路特性、调整设计、诊断问题以及验证设计规格非常关键。

  VNA的精确度和灵活性使其在各种领域有着广泛的应用,例如在无线通信系统中用于天线设计和优化、微波和毫米波电路的测试、雷达系统的开发和维护等。它能够帮助工程师深入了解电路中的信号传输特性,从而确保设计符合要求并且满足性能指标。

矢量网络分析仪的工作原理是什么?

  总体而言,矢量网络分析仪通过发射、传输、捕获和分析射频信号,提供了对电路、组件或系统中信号传输特性的全面了解,是现代电子工程领域不可或缺的关键工具之一,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
