网络分析仪测介电常数需要什么

发布日期:2024-01-05 15:28:44         浏览数:

  网络分析仪是一种广泛应用于电子领域的仪器,用于测量和分析电路、天线和其他电子设备的性能。在测量介电常数时,网络分析仪是至关重要的工具。介电常数是描述物质在电场中响应的能力的物理量,它对于材料的电学特性至关重要。测量介电常数有助于理解材料的电介质性质、信号传输和电路设计等方面。下面将详细介绍在使用网络分析仪测量介电常数时所需的内容。

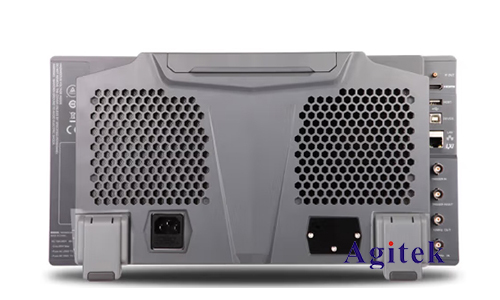

网络分析仪测介电常数需要什么(图1)

  首先,测量介电常数需要合适的网络分析仪。网络分析仪通常分为两种类型:矢量网络分析仪(VNA)和频谱网络分析仪(SNA)。VNA是最常用的类型之一,它能够测量幅度和相位信息,并覆盖广泛的频率范围。另一方面,SNA主要用于测量幅度信息。选择适合频率范围和精度要求的网络分析仪至关重要,因为不同的材料可能在不同频率下显示不同的介电特性。

  其次,准备好样品和测试夹具也是至关重要的。样品的准备需要根据具体材料的特性进行。例如,对于固体材料,需要将样品切割成合适的尺寸,并确保表面光滑,以避免对测量结果产生影响。对于液体或粉末样品,需要采用适当的容器或支架来固定样品并确保与网络分析仪的接触良好。测试夹具的选择也需要根据样品的形状和特性进行,以确保信号传输的精确性和稳定性。

  接下来是测量过程。在进行测量之前,需要对网络分析仪进行校准,以确保测量结果的准确性。校准过程通常包括开路、短路和负载校准,以消除测试系统中的系统误差。接着将样品放置在测试夹具中,并将其连接到网络分析仪上。通过发送电磁波信号并记录反射和传输的信号,可以得出样品在不同频率下的电性能参数。这些参数将被用来计算介电常数。

  最后,对测量结果进行分析和解释。得到的数据可能是复杂的,需要进行进一步的处理和分析。可以利用网络分析软件对数据进行处理,并绘制图表来展示样品的介电特性随频率变化的情况。同时,也需要将测量结果与材料的实际特性相对比,以确保测量的准确性和可靠性。

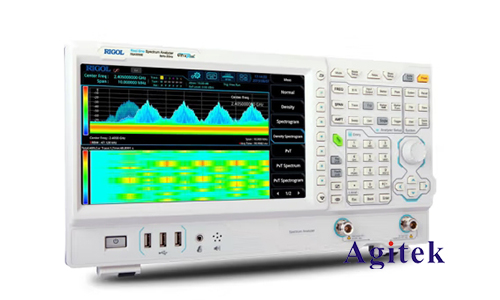

网络分析仪测介电常数需要什么(图2)

  总之,测量介电常数需要网络分析仪、合适的样品和测试夹具,以及准确的测量和分析过程。这些步骤的正确执行可以帮助工程师和科研人员更好地理解材料的电学特性,为电子设备的设计和应用提供重要参考和支持,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
