lcr测试仪怎么测阻抗

发布日期:2024-01-15 15:39:18         浏览数:

  在电子领域,LCR测试仪是一种广泛应用的仪器,用于测量电感(L)、电容(C)、电阻(R)等元件的参数。其中,阻抗测量是LCR测试仪的重要功能之一,它帮助工程师和技术人员更好地了解和分析电路中的阻抗特性。本文将介绍LCR测试仪的阻抗测量原理以及具体的操作步骤。

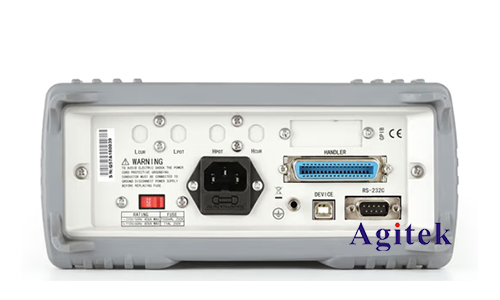

lcr测试仪怎么测阻抗(图1)

  一、LCR测试仪阻抗测量原理

  1.阻抗的基本概念

  阻抗是电路中对交流电源的阻碍程度,它包括电阻、电感和电容三者的综合影响。阻抗用复数表示,其中实部代表电阻,虚部代表电抗。电抗又分为感抗和容抗,分别由电感和电容引起。

  2.LCR测试仪工作原理

  LCR测试仪通过在被测元件上加入交流信号,并测量响应信号的电压和电流,计算出元件的阻抗。测量原理基于欧姆定律和相位差的概念,通过测量电压、电流的相对相位差和幅度,计算出被测元件的阻抗大小和相位关系。

  3.复数表示法

  LCR测试仪使用复数表示法来描述阻抗。阻抗Z可以用复数Z=R+jX表示,其中R是电阻部分,X是电抗部分,j是虚数单位。电感引起的电抗是正的,而电容引起的电抗是负的。

  二、LCR测试仪阻抗测量操作步骤

  1.连接被测元件

  将LCR测试仪的测试夹具或探头分别连接到被测元件的两端。确保连接牢固,以避免测试误差。

  2.设置测试频率

  根据被测元件的特性,设置合适的测试频率。一般来说,低频用于电感测量,高频用于电容测量。

  3.选择测试模式

  LCR测试仪通常有多种测试模式,如串联模式和并联模式。根据被测元件的电路连接方式选择合适的测试模式。

  4.调整激励信号

  调整激励信号的幅度,使其适应被测元件的阻抗范围。过小的信号可能导致测量不准确,而过大的信号可能损坏被测元件。

  5.开始测量

  按下LCR测试仪上的开始测量按钮,仪器将自动进行阻抗测量。在测量过程中,观察仪器显示的阻抗数值、相位差等参数。

  6.记录和分析数据

  完成测量后,记录测得的阻抗数值,并进行必要的数据分析。比较测量结果与预期值,检查电路中可能存在的问题。

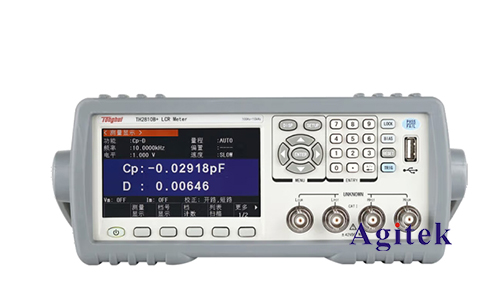

lcr测试仪怎么测阻抗(图2)

  LCR测试仪是一种强大的工具,可用于准确测量电路中各种元件的阻抗。通过了解阻抗测量的基本原理和操作步骤,工程师和技术人员可以更好地利用LCR测试仪进行电路分析和故障诊断,提高电子产品的设计和制造质量,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
