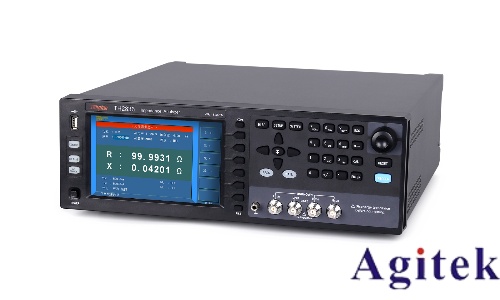

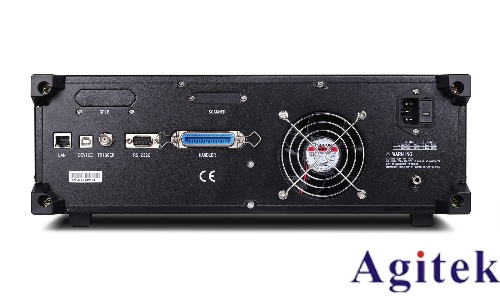

同惠 TH2830 系列高频 LCR 测试仪实现精密阻抗测量的方式

在电子测量领域，同惠 TH2830 系列高频 LCR 测试仪凭借出色的性能，成为精密阻抗测量的得力工具。它主要通过先进的硬件设计、精准的软件算法、严格的测试环境控制和高效的校准技术来实现精密阻抗测量。

先进的硬件设计

宽频信号源：该系列测试仪配备了可覆盖 50Hz 至 100kHz 频率范围的宽频信号源，这一特性使它能够适应多种电子元件在不同频段下的测试需求。例如，对于低频滤波电容和高频电感，都能提供合适的测试频率。信号源输出阻抗可选 30Ω 或 100Ω，以此适配不同的测试环境，确保信号传输的稳定性和准确性。

高精度 ADC：采用 24 位 ΔΣ 型 ADC，拥有 120dB 的动态范围。这种高精度的模数转换器能够增强对微弱信号的检测能力，极大地降低量化误差。在测量低感值电感（如 μH 级）或高 Q 值电感时，可有效避免因分辨率不足导致的误差，从而提高测量的精度和可靠性。

低寄生参数测试夹具：高频测试中，寄生参数对测量结果影响显著。TH2830 系列优先采用四端开尔文（4TOS）测试夹具，该夹具通过独立的电流 / 电压路径，能够有效消除线缆及接触电阻。对于 1MHz 以上的高频场景，建议使用低寄生电感（<0.2nH）的 SMD 夹具，以确保高频电容测量的精度，减少寄生参数带来的测量偏差。

电磁屏蔽与接地设计：仪器采用双层屏蔽机箱，内层为铜箔，外层为穆金属，能有效抑制外界电磁干扰，如工频干扰和射频干扰。同时，优化接地系统，将仪器地、信号地、电源地分开布线，减少地线环路干扰，为精密测量创造稳定的内部环境。

精准的软件算法

数字滤波技术：引入 IIR/FIR 滤波器，专门用于滤除工频谐波干扰，确保测量信号的纯净度。在复杂的电磁环境中，这些滤波器能够有效去除电网带来的干扰信号，使测量结果更加准确。

误差补偿算法：结合内置温度传感器，建立三维误差补偿模型，实时修正因温度漂移导致的元件参数变化。例如，当环境温度发生变化时，该模型可对电感、电容等元件的参数进行动态调整，从而将温度对测量结果的影响控制在极小范围内。通过机器学习算法对历史测量数据进行分析，能够动态调整激励电平与积分时间，以优化不同阻抗值测量时的信噪比，进一步提高测量精度。

严格的测试环境控制

温湿度控制：维持恒定的温度和湿度对阻抗测试至关重要。理想的测试环境温度应保持在 23±2℃，湿度控制在 40% - 60% RH。极端的温度变化和湿度波动可能导致元件参数改变以及测试夹具接触电阻变化，从而影响测量精度。例如，当湿度超过 80% 时，测试夹具接触电阻可能增加 20%，显著影响测量结果。

电磁环境隔离：测试区域应远离强电磁干扰源，如高功率设备和无线设备。有条件的情况下，可使用电磁屏蔽室进行高频测试，减少外界射频干扰（RFI）对测量的影响。在未屏蔽的环境中测试精密射频电感时，测量误差可能高达 15%，而在屏蔽环境下可降至 1%。

测试线管理：使用低寄生参数的专用测试线，且长度应尽量缩短（<1m）。过长的测试线可能引入附加电感，影响低感值测量精度。例如，2m 长的测试线可能引入 0.5μH 的寄生电感，对测量结果产生较大干扰。

高效的校准技术

自动校准功能：仪器具备自动校准功能，可定期（建议每 24 小时）使用 0.01% 精度的标准电容、电感等对全量程进行校准。采用最小二乘法优化校准系数，确保校准的准确性和可靠性。通过定期校准，能够及时消除仪器自身的系统误差，保证测量结果的长期稳定性。

开路、短路和负载校准：支持对当前设定频率点进行开路、短路和负载校准，可提供 201 个校正点。这种校准方式能够针对不同的测试频率和实际测试情况，对测量结果进行精确修正，减少因测试环境和连接方式等因素导致的误差。

智能归零功能：智能归零功能通过多点校准消除系统误差，确保每次测试的基准一致性。该功能在测试前自动对仪器进行零点校准，避免零点漂移对测量结果的影响，进一步提高测量的准确性。

通过以上先进的硬件设计、精准的软件算法、严格的测试环境控制以及高效的校准技术，同惠 TH2830 系列高频 LCR 测试仪能够实现高精度的阻抗测量，满足电子元件研发、生产和质量检测等领域对精密测量的严苛要求。
