安捷伦示波器通道如何设置

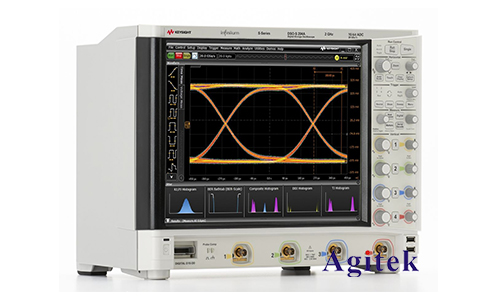

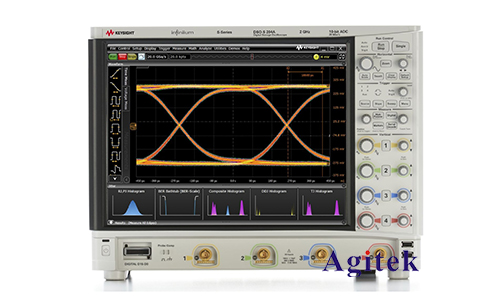

　　在电子工程领域，示波器是一种重要的测试仪器，用于观察和分析电信号的波形。安捷伦（Agilent）是示波器领域的知名品牌之一，其示波器具有高性能和多功能的特点。正确设置示波器的通道是确保获得准确波形显示和分析的关键步骤之一。本文将介绍如何设置安捷伦示波器的通道，以便工程师和技术人员能够更好地利用这一仪器进行电子测试和分析。

　　第一步：连接信号源

　　在设置示波器通道之前，首先需要将待测信号源正确连接到示波器的输入通道上。确保信号源输出符合示波器的输入范围，并使用合适的连接线连接到示波器的通道输入端口上。

　　第二步：选择通道

　　安捷伦示波器通常配有多个通道，根据需要选择要使用的通道。通常情况下，示波器的前面板会有通道选择按钮或者旋钮，通过调节这些按钮或旋钮可以选择相应的通道。

　　第三步：设置垂直缩放

　　垂直缩放是指调节示波器通道的灵敏度，即设置每个格子代表的电压值。通常情况下，示波器的前面板会有垂直缩放旋钮，通过旋转该旋钮可以调节通道的灵敏度。根据待测信号的幅值范围，选择合适的垂直缩放值，以确保波形能够完整地显示在示波器屏幕上。

　　第四步：设置水平缩放

　　水平缩放是指调节示波器屏幕上时间轴的缩放比例，即设置每个格子代表的时间值。通常情况下，示波器的前面板会有水平缩放旋钮，通过旋转该旋钮可以调节时间轴的缩放比例。根据待测信号的周期和频率，选择合适的水平缩放值，以确保波形能够清晰地显示在示波器屏幕上。

　　第五步：设置触发模式

　　触发模式是指示波器在何种条件下开始采集和显示波形。安捷伦示波器通常支持多种触发模式，包括边沿触发、脉冲触发、视频触发等。根据待测信号的特点，选择合适的触发模式，并设置相应的触发参数，以确保示波器能够稳定地捕获和显示波形。

　　第六步：调节显示模式

　　示波器通常支持多种显示模式，包括时域显示和频域显示等。根据需要选择合适的显示模式，并调节相应的显示参数，以便更好地观察和分析待测信号的波形特征。

　　第七步：调节触发级别

　　触发级别是指触发模式下的触发电压或触发信号的幅值水平。根据待测信号的幅值范围和波形特征，调节触发级别，以确保示波器能够准确地触发并显示波形。

　　通过以上步骤，可以有效地设置安捷伦示波器的通道，确保获得准确、清晰的波形显示和分析结果。在实际应用中，工程师和技术人员还可以根据具体测试要求和待测信号的特点，进一步优化示波器的设置参数，以获得更加精确和可靠的测试结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
