是德MXR054A示波器测试纹波方法

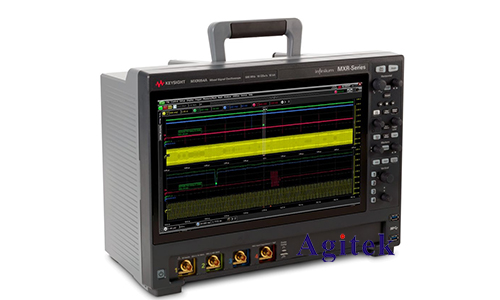

　　纹波是电子系统中常见的不良现象，它会影响系统的性能和稳定性。是德MXR054A示波器是一款高性能示波器，可用于测量纹波电压。本文将详细介绍如何使用是德MXR054A示波器测试纹波。

　　测试原理

　　纹波测试的原理是测量电源输出电压中的交流分量。纹波电压的幅值和频率可以反映电源的质量。

　　测试设置

　　1.连接示波器：将示波器的探头连接到被测电源的输出端。

　　2.设置示波器：

　　-设置示波器的垂直灵敏度和时间基准，以便清晰显示纹波波形。

　　-启用示波器的FFT（快速傅里叶变换）功能，以便分析纹波的频率成分。

　　3.校准探头：使用示波器的探头校准功能，以确保探头的准确性。

　　测试步骤

　　1.采集波形：启动示波器的采集功能，采集电源输出电压的波形。

　　2.测量幅值：使用示波器的测量光标，测量纹波波形的峰峰值电压。

　　3.计算纹波系数：纹波系数定义为纹波电压幅值与直流电压幅值的比值。

　　4.分析频率：使用示波器的FFT功能，分析纹波波形的频率成分。

　　测试结果解读

　　1.纹波系数：纹波系数越小，表示电源的质量越好。

　　2.频率：纹波频率通常与电源的开关频率或其他干扰源相关。

　　3.谐波：FFT分析可以显示纹波波形的谐波成分，这有助于识别干扰源。

　　影响测试结果的因素

　　1.探头类型：不同的探头具有不同的输入电容和阻抗，这会影响测量结果。

　　2.接地：示波器和被测电源必须正确接地，以避免噪声干扰。

　　3.环境：测试环境中的噪声和干扰会影响测量结果。

　　注意事项

　　1.安全：在进行测试之前，请确保电源已关闭并断电。

　　2.探头选择：选择合适的探头，以确保准确的测量。

　　3.测试条件：保持测试条件一致，以确保结果的可比性。

　　是德MXR054A示波器是一款功能强大的工具，可用于测试电源纹波。通过遵循本文介绍的步骤，可以准确地测量纹波电压幅值、纹波系数和频率成分。这些测量结果可以帮助工程师评估电源的质量并识别潜在的干扰源，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
