普源DS1202Z-E数字示波器测试纹波方法

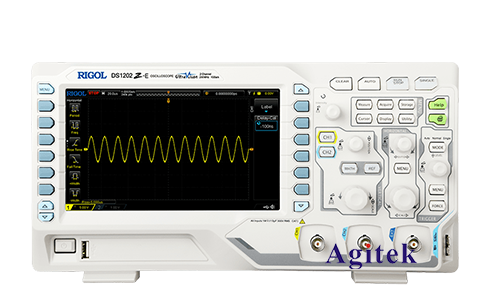

　　纹波测量是数字示波器的一项重要功能，它可以帮助工程师和技术人员分析和表征电子电路中的交流噪声成分。普源DS1202Z-E数字示波器是一款经济实惠且功能强大的示波器，它提供了多种纹波测量功能。本文将详细介绍如何使用DS1202Z-E示波器测量纹波。

　　测量准备

　　在开始测量纹波之前，需要进行一些准备工作：

　　确保示波器已正确校准。

　　连接探头到示波器的输入通道。

　　将探头接地，以消除任何外部噪声。

　　设置示波器的时基和电压范围，以捕获感兴趣的纹波信号。

　　测量方法

　　DS1202Z-E示波器提供两种纹波测量方法：

　　1.使用内置的纹波测量功能

　　按下示波器面板上的“测量”按钮。

　　选择“纹波”选项。

　　示波器将自动计算并显示纹波的峰峰值、均方根和百分比值。

　　2.手动测量纹波

　　使用示波器的光标功能，测量纹波信号的峰峰值电压。

　　计算纹波的均方根电压，方法是将峰峰值电压除以2.828。

　　计算纹波的百分比值，方法是将均方根电压除以直流电压并乘以100%。

　　测量结果的解释

　　纹波测量结果可以提供有关电子电路噪声特性的宝贵信息：

　　峰峰值纹波：这是纹波信号的最大电压范围。

　　均方根纹波：这是纹波信号的有效电压值。

　　百分比纹波：这是纹波信号相对于直流电压的幅度。

　　高纹波水平可能是电子电路中存在噪声或不稳定性的迹象。工程师和技术人员可以使用纹波测量结果来诊断和解决电路问题。

　　示例

　　以下是一个使用DS1202Z-E示波器测量纹波的示例：

　　将示波器连接到直流电源的输出。

　　设置时基为10 ms/div，电压范围为5 V/div。

　　按下“测量”按钮并选择“纹波”选项。

　　示波器显示纹波的峰峰值为100 mV，均方根值为35 mV，百分比值为2%。

　　普源DS1202Z-E数字示波器是一款功能强大的工具，可用于测量电子电路中的纹波。通过使用内置的纹波测量功能或手动测量方法，工程师和技术人员可以轻松准确地表征噪声成分。纹波测量结果可以帮助诊断和解决电路问题，确保电子设备的**性能，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
