普源MSO7054数字示波器测电压的使用方法

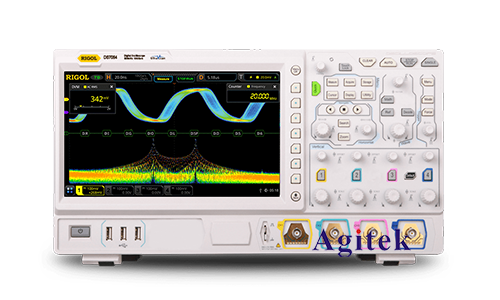

　　普源MSO7054数字示波器是一款高性能、多功能的测试仪器，可以用于测量各种类型的电压信号。它具有高采样率、高带宽、高分辨率等特点，可以精确地测量各种复杂的电压信号。

　　本文将介绍普源MSO7054数字示波器测电压的使用方法，包括仪器的基本操作、电压测量的设置和注意事项等。

　　1.仪器的基本操作

　　1.1开机和关机

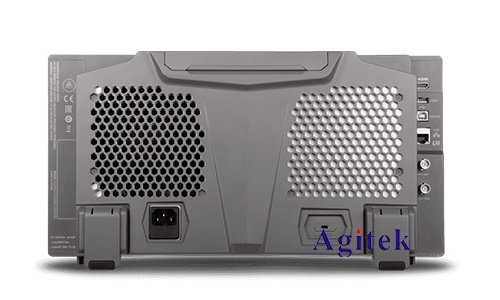

　　开机：将电源线连接到仪器和电源插座，然后按下电源开关。

　　关机：按下电源开关，仪器将进入关机状态。

　　1.2选择测量模式

　　普源MSO7054数字示波器有多种测量模式，包括电压测量、电流测量、频率测量等。要进行电压测量，需要选择电压测量模式。

　　1.3连接探头

　　将探头的接地线连接到仪器的接地端子，将探头的信号线连接到被测电压的测试点。

　　1.4设置测量参数

　　垂直刻度：设置垂直刻度，以确定电压信号的幅度。

　　水平刻度：设置水平刻度，以确定电压信号的时间范围。

　　触发电平：设置触发电平，以确定触发条件。

　　1.5观察波形

　　按下“运行”按钮，仪器将开始采集和显示电压信号波形。

　　2.电压测量的设置

　　2.1垂直刻度

　　垂直刻度决定了电压信号的幅度。刻度值越小，电压信号的幅度越大。刻度值越大，电压信号的幅度越小。

　　2.2水平刻度

　　水平刻度决定了电压信号的时间范围。刻度值越小，时间范围越小。刻度值越大，时间范围越大。

　　2.3触发电平

　　触发电平决定了触发条件。当电压信号超过触发电平时，仪器将开始采集和显示波形。

　　3.注意事项

　　在进行电压测量时，请确保探头的接地线连接到仪器的接地端子。

　　在设置测量参数时，请根据实际情况进行设置。

　　在观察波形时，请注意波形的幅度和时间范围。

　　普源MSO7054数字示波器是一款功能强大的测试仪器，可以用于测量各种类型的电压信号。本文介绍了仪器的基本操作、电压测量的设置和注意事项，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
