是德DSOS604A示波器测试电流波形怎么设置

　　使用是德科技（Keysight Technologies）的DSOS604A示波器进行电流波形测试时，了解并掌握正确的设置方法至关重要。本文将详细介绍如何配置DSOS604A示波器以进行电流波形的测试，帮助您更高效地进行工作。

　　1.了解设备和附件

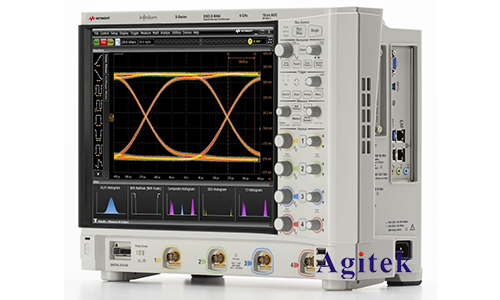

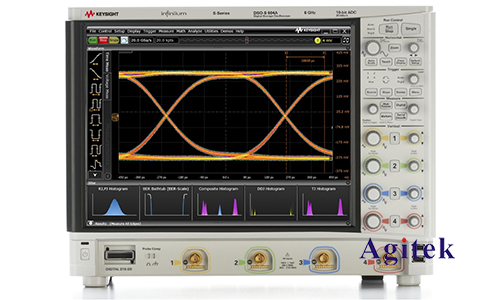

　　首先，确保您熟悉DSOS604A示波器的基本功能和附件。该示波器是一款高性能的设备，具有高达6 GHz的带宽和20 GSa/s的采样率，非常适合复杂的电流波形测试。通常，需要配备电流探头（如是德的N2820A或其它兼容的电流探头）以准确测量电流波形。

　　2.准备工作

　　在开始设置之前，请确保以下准备工作已经完成：

　　-示波器和电流探头已正确连接。

　　-被测电路已经准备好，并且在安全范围内运行。

　　-校准电流探头，以确保测量精度。

　　3.连接电流探头

　　1.连接探头：将电流探头连接到DSOS604A示波器的输入通道。确保连接牢固，以避免测量误差。

　　2.校准探头：按照探头的使用手册，进行必要的校准步骤。大多数电流探头都提供自动校准功能，但也可以手动校准以确保精度。

　　4.设置示波器参数

　　在示波器上进行必要的参数设置，以下是关键步骤：

　　1.选择通道：在示波器界面上选择连接电流探头的通道（例如通道1）。

　　2.设置耦合模式：将耦合模式设置为直流（DC），以便能够测量包括直流成分在内的所有电流波形。

　　3.调整时基和水平控制：根据被测电流波形的频率和周期，设置适当的时基和水平控制。一般情况下，可以从较大的时间范围开始，然后逐步缩小，直到清晰显示波形。

　　4.设置垂直刻度：根据电流探头的比例因数，设置合适的垂直刻度。例如，如果探头的比例因数为10 mV/A，则设置垂直刻度为10 mV/div。

　　5.波形显示和触发设置

　　1.触发模式：选择适当的触发模式和电平，以稳定显示电流波形。通常使用边沿触发，设置在期望的电流波形上升或下降沿触发。

　　2.触发电平：根据电流波形的幅度，调整触发电平，使得波形在屏幕上稳定显示。

　　3.触发源：选择已连接电流探头的通道作为触发源。

　　6.进行测量

　　现在可以开始测量电流波形。确保示波器显示清晰、稳定的波形，并进行必要的调整。可以使用示波器的各种测量功能，如峰值检测、均方根值（RMS）计算等，来获取所需的数据。

　　7.数据保存和分析

　　1.保存波形：如果需要记录或进一步分析，可以将波形保存到示波器内置存储器或外部存储设备中。DSOS604A支持多种保存格式，如CSV、PNG等。

　　2.数据分析：利用示波器自带的分析功能，或者将保存的数据导入计算机，使用Keysight提供的软件或其他分析工具进行详细分析。

　　8.常见问题及解决

　　在实际操作中，可能会遇到一些常见问题，以下是一些建议的解决方案：

　　1.波形不稳定：检查触发设置是否正确，确保探头连接良好，校准是否完成。

　　2.测量值偏差大：确保探头校准正确，考虑环境噪声和干扰，尝试屏蔽干扰源。

　　3.波形显示不完整：调整时基和水平控制，使波形显示完整。

　　通过本文的详细步骤和指导，相信您已经掌握了如何设置是德DSOS604A示波器以进行电流波形测试的基本方法，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
