罗德与施瓦茨示波器RTM3004测交流电

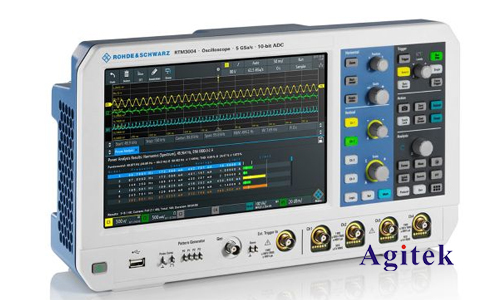

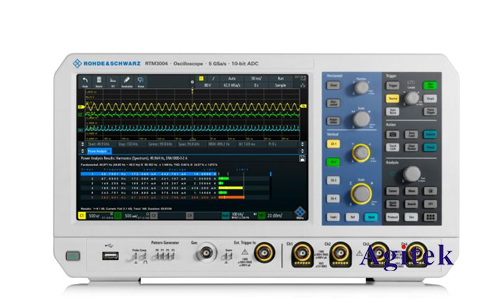

　　罗德与施瓦茨（Rohde&Schwarz）作为测试和测量领域的领导者，其RTM3004示波器以其卓越的性能和丰富的功能受到广大工程师的青睐。RTM3004配备了10位ADC（模数转换器），提供100MHz的带宽和5GSa/s的采样率。其高清晰度的显示屏和直观的用户界面使得操作非常简便，即使对于新手也能快速上手。

　　一、测量准备工作

　　1.安全事项

　　在进行任何电气测量之前，首先要确保所有设备和操作都符合安全标准。请始终佩戴适当的防护设备，并确保示波器和被测设备正确接地。

　　2.校准与检查

　　在使用示波器之前，建议进行校准和检查，以确保测量的准确性。RTM3004提供了自动校准功能，只需按照屏幕上的提示进行操作即可。

　　3.连接探头

　　正确连接示波器探头是进行准确测量的前提。对于交流电测量，建议使用高质量的探头，并确保探头的接地夹可靠接地。将探头连接到示波器的输入通道，并选择合适的量程。

　　二、基本测量步骤

　　1.设置输入通道

　　打开示波器后，选择需要使用的输入通道。RTM3004示波器通常配备了四个通道，可以同时监测多个信号。在主菜单中选择“通道设置”，根据被测信号的特点选择适当的电压范围和耦合方式（如AC耦合）。

　　2.时间基准和触发设置

　　为了稳定显示信号波形，需要适当设置时间基准和触发。选择合适的时间基准可以确保波形的清晰显示。触发设置是确保波形稳定显示的关键。RTM3004提供了多种触发模式，包括边沿触发、脉宽触发和视频触发等。对于交流电测量，通常选择边沿触发模式，并设置适当的触发电平。

　　3.调整显示

　　使用RTM3004的缩放和移动功能，可以放大或移动波形，以便更详细地观察信号。还可以使用光标测量功能，对特定点进行精确的电压和时间测量。

　　三、数据分析与记录

　　1.波形分析

　　RTM3004示波器内置了多种波形分析工具，例如FFT（快速傅里叶变换）分析，可以将时间域信号转换为频域信号，帮助识别信号中的频率成分。对于交流电测量，这一功能非常有用，可以分析信号中的谐波成分。

　　2.自动测量功能

　　示波器提供了多种自动测量选项，包括峰值电压、有效值、电压均值、频率和周期等。这些功能可以快速提供被测信号的关键参数，减少手动计算的工作量。

　　3.数据保存与导出

　　RTM3004允许用户将测量数据和波形截图保存到USB存储设备或直接传输到电脑进行进一步分析。通过这种方式，可以方便地记录和分享测量结果。

　　四、常见问题及解决方案

　　1.信号不稳定

　　如果发现波形显示不稳定，首先检查探头连接是否牢固，并确认触发设置是否正确。如果问题依旧，尝试调整示波器的时间基准和触发电平。

　　2.测量误差

　　测量误差可能由多种原因引起，例如探头衰减设置不正确、示波器校准不当或信号源问题。确保探头衰减与示波器设置一致，并定期校准示波器。

　　3.干扰信号

　　在测量低频交流信号时，可能会受到高频噪声的干扰。可以使用RTM3004的带宽限制功能来滤除高频噪声，从而获得更清晰的波形。

　　罗德与施瓦茨的RTM3004示波器是一款功能强大的测量工具，其高精度、高带宽和丰富的功能使其成为交流电测量的理想选择，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
