罗德与施瓦茨示波器怎么把波形放大

　　如何使用罗德与施瓦茨示波器放大波形

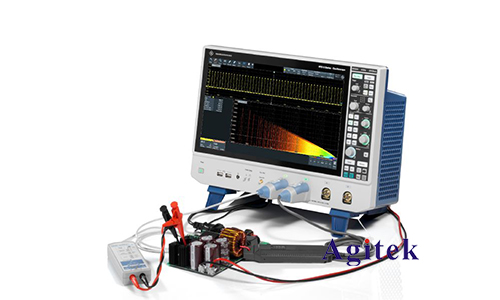

　　在现代电子测量领域，示波器是工程师和技术人员日常工作中不可或缺的工具。罗德与施瓦茨（Rohde&Schwarz）作为知名的测试与测量设备制造商，其示波器以高性能和丰富的功能著称。本文将为您详细介绍如何在罗德与施瓦茨示波器上放大波形，以帮助您更高效地进行信号分析和故障排除。

　　1.基础概念

　　在讨论如何放大波形之前，首先要了解一些基础概念。示波器的核心功能之一是显示电信号的波形，通常以时间为横轴，电压为纵轴。放大波形即是调整示波器的垂直刻度（Vertical Scale）和水平刻度（Horizontal Scale），以便更清晰地观察感兴趣的信号细节。

　　1.1垂直刻度（Vertical Scale）

　　垂直刻度决定了示波器屏幕上每格代表的电压值。调整垂直刻度可以放大或缩小波形的纵向尺寸，使得小幅度信号更易于观察。

　　1.2水平刻度（Horizontal Scale）

　　水平刻度决定了示波器屏幕上每格代表的时间值。调整水平刻度可以放大或缩小波形的横向尺寸，以便更详细地查看信号的时间特性。

　　2.如何放大波形

　　现在，让我们一步步操作，看看如何在罗德与施瓦茨示波器上放大波形。

　　2.1调整垂直刻度

　　1.选择通道：首先，确保已经选择了您要调整的信号通道（如CH1、CH2等）。在罗德与施瓦茨示波器上，通道选择按钮通常位于示波器面板的前面或侧面。

　　2.旋转垂直刻度旋钮：找到对应通道的垂直刻度旋钮（通常标有“VOLTS/DIV”）。顺时针旋转旋钮会减小每格的电压值，从而放大波形的纵向尺寸；逆时针旋转则会增加每格的电压值，使波形缩小。

　　3.微调放大倍数：对于更精细的调节，部分罗德与施瓦茨示波器配备了微调旋钮或数字输入方式，可以更精确地设定垂直刻度值。

　　2.2调整水平刻度

　　1.选择时间基准：在示波器面板上找到水平刻度旋钮（通常标有“TIME/DIV”）。调整这个旋钮可以改变每格代表的时间长度。

　　2.旋转水平刻度旋钮：顺时针旋转水平刻度旋钮会减小每格的时间值，从而放大波形的横向尺寸；逆时针旋转则会增加每格的时间值，使波形缩小。

　　3.使用细调功能：许多罗德与施瓦茨示波器还配有水平位置调节和细调功能，可以帮助您更精确地定位和放大波形的某一部分。

　　2.3使用缩放（Zoom）功能

　　罗德与施瓦茨的高端示波器通常配备了专用的缩放（Zoom）功能，允许您在主显示屏上放大特定的波形区域。这一功能特别适合需要详细分析信号细节的场景。

　　1.启用缩放模式：按下面板上的“Zoom”按钮，示波器会进入缩放模式。

　　2.选择感兴趣的区域：使用导航控制（如方向键或旋钮）在波形上选择您感兴趣的区域。

　　3.调整缩放比例：在缩放模式下，您可以进一步调整垂直和水平刻度，以获得所需的放大倍数和视图。

　　3.实际应用中的注意事项

　　在实际应用中，放大波形时需要注意以下几点：

　　3.1避免失真

　　过度放大波形可能会导致信号失真，尤其是在带宽有限的示波器上。确保示波器的带宽足够覆盖信号的频率范围，以避免误导性的测量结果。

　　3.2使用探头衰减

　　如果信号幅度过大，可能需要使用探头衰减（如10X探头），以避免超出示波器输入范围。正确设置探头衰减系数，确保示波器显示的电压值准确无误。

　　3.3适当的触发设置

　　在放大波形时，合适的触发设置可以帮助稳定显示。调整触发电平和模式，以获得稳定的波形视图，避免因信号抖动或噪声引起的显示不稳定。

　　罗德与施瓦茨示波器提供了多种强大的功能，帮助工程师和技术人员更高效地进行信号测量和分析。通过合理调整垂直和水平刻度，结合使用缩放功能，您可以轻松放大波形，深入观察和分析信号细节。在使用示波器的过程中，注意避免信号失真、正确设置探头衰减和触发条件，将大大提高您的测量准确性和工作效率，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
