示波器波形混叠问题解析与解决策略

在电子测试测量领域，示波器是不可或缺的重要工具，它能够帮助工程师直观地观察和分析电信号的波形特征。然而，在实际使用过程中，我们常常会遇到波形不清晰的问题，屏幕上不仅显示预期的测试波形，还混叠了其他波形，甚至出现类似叠加了其他屏幕波形的横线等异常情况，严重影响测试结果的准确性和分析效率。本文将围绕一个具体的AM调制信号测试案例，深入剖析波形混叠的原因，并给出切实可行的解决方法。

一、问题呈现：AM调制信号测试中的波形异常

本次测试的信号为AM调制信号，其具体参数如下：载波频率设定为360kHz，且载波采用方波形式；调制频率为2kHz，调制信号同样为方波，幅度为5V。在示波器屏幕上观察时，发现波形显示出现严重问题，多个不同时间段的波形混叠在一起，导致整个波形画面杂乱无章，难以准确识别和分析信号的真实特征。经过初步分析，判断这种混叠现象是由于满足不同触发条件的不同时间段波形叠加所致，因此需要从触发方式入手进行调整。

二、深度剖析：波形混叠的内在原因

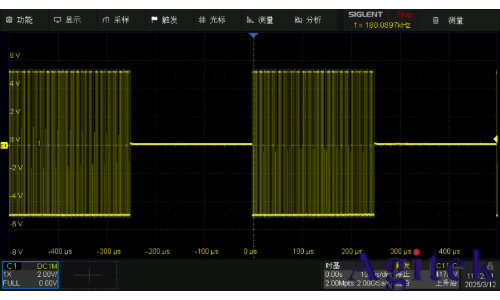

为了更清晰地理解波形混叠的原因，我们先调大示波器的时基，以便完整地观察信号波形。通过观察发现，该AM调制信号的波形构成较为复杂，其中既包含了高电平的方波波形，又存在0电平的直流波形。

在示波器的触发机制中，触发条件起着关键作用。当设置的触发条件较为宽泛，既能触发0电平的直流波形，又能触发高电平的方波波形时，问题就出现了。示波器在采集信号过程中，会根据设定的触发条件不断捕捉满足条件的波形片段，并将这些片段显示在屏幕上。由于同时满足两种波形的触发条件，示波器就会将不同时间段的这两种波形叠加在一起显示，最终呈现出我们在屏幕上看到的混叠效果。这种混叠使得原本清晰的信号特征被掩盖，给后续的信号分析和故障排查带来了极大困难。

三、精准施策：调整触发释抑解决混叠问题

针对上述波形混叠问题，我们可以通过调整触发释抑参数来有效解决。触发释抑时间是指从触发信号产生之后，到下一次重新启用触发电路之前，示波器需要等待的时间间隔。在这段时间内，示波器的触发电路处于抑制状态，不会对任何信号进行触发操作。

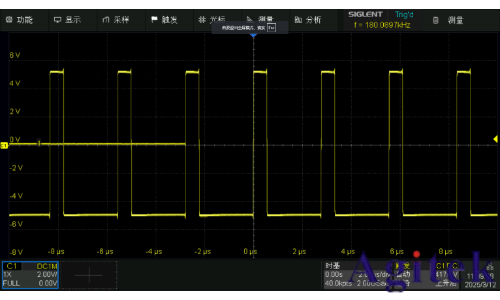

回到我们的测试案例，通过进一步分析信号波形，我们发现高电平的持续时间为250μs。基于这一关键信息，我们将触发释抑时间调整为250μs。这样设置后，当示波器触发并显示高电平方波时，在接下来的250μs内，由于触发释抑的作用，示波器不会对其他满足触发条件的波形（如0电平的直流波形）进行触发和显示。从而确保在高电平显示期间，示波器屏幕上只会稳定地显示高电平方波，避免了不同波形之间的混叠，使波形恢复清晰、准确，为后续的信号分析提供了可靠依据。

四、总结与展望

通过本次对AM调制信号测试中波形混叠问题的深入分析和解决，我们深刻认识到触发方式在示波器使用中的重要性。合理设置触发参数，尤其是触发释抑时间，能够有效避免波形混叠现象的发生，提高示波器显示波形的准确性和稳定性。

在实际的电子测试工作中，不同的信号类型和测试场景可能会遇到各种各样的波形显示问题。工程师们需要充分理解示波器的工作原理和各项参数的含义，结合具体问题具体分析，灵活运用各种调试技巧，才能快速准确地解决这些问题，确保测试工作的顺利进行。同时，随着电子技术的不断发展，信号的复杂度越来越高，对示波器的性能和功能也提出了更高的要求。未来，我们期待示波器在触发技术、波形处理算法等方面能够不断创新和突破，为电子工程师提供更加强大、便捷的测试工具，助力电子行业持续发展。
