数字IQ调制问题

　　问题：

　　需要一个射频信号源，有数字IQ调制，客户不清楚什么是数字IQ调制，不知道是否能用到，需要了解下？

　　问题分析:

　　整理数字IQ调制内容，简要的做以解释，让客户快速理解。

　　内容解释：

　　数字调制称为矢量调制，因为同时改变两个以上的参数，如幅度和相位。

　　数字IQ调制的过程就是将原始数据比特流按照一定的规则映射至IQ坐标系的过程。映射完成后将得到数字I和Q信号，再分别由DAC转换为模拟I和Q信号，最后经IQ调制器上变频至射频频段。

　　什么是IQ？可以先看看下图，横轴为实部，纵轴为虚部。数字IQ调制完成了符号到矢量坐标系的映射，映射点一般称为星座点，具有实部和虚部。从矢量角度讲，实部与虚部是正交的关系，通常称实部为In-phase分量，则虚部为Quadrature分量。这就是IQ的由来，该矢量坐标系也可以称为IQ坐标系。在IQ坐标系中，任何一点都确定了一个矢量，可以写为(I+jQ）的形式，数字调制完成后便可以得到相应的I和Q波形，因此数字调制又称为矢量调制。

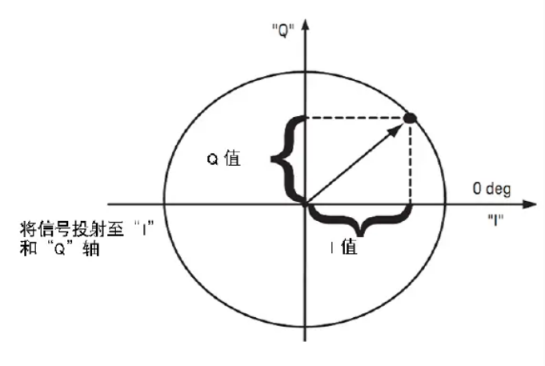

IQ矢量坐标系图

　　无论是模拟调制，还是数字调制，都是采用调制信号去控制载波信号的三要素：幅度、频率和相位，分别称为调幅、调频和调相。模拟调制称为AM、FM和PM，而数字调制称为ASK、FSK和PSK。数字调制中还有一种调制方式同时包含幅度和相位调制，称为QAM调制(正交幅度调制)。

　　所以I/Q调制基本的调制方案包括幅度、频率和相位调制。调制信号可以使用幅度和相位（矢量）的极坐标来表示。I/Q调制由于频谱效率较高，因而在数字通信中得到广泛采用。IQ调制使用了两个载波，一个是同相(I)分量，另一个是正交(Q)分量，两者之间有90°的相移。

I/Q相量图

　　I/Q调制的主要优势是能够非常轻松地将独立的信号分量合成到一个复合信号中，随后再将这个复合信号分解为独立的信号分量。

　　通俗点来讲IQ调制结构实际上把对目标信号的相位和幅度调整问题，转化为对I(t)和Q(t)的进行直接调整。通过调整一对正交电压值，就可以改变载波相位。

　　需要更深入的了解可以从几种通用数字调制方式入手，更系统全面的了解。
