同惠TH2851-130XS阻抗分析仪如何测偏压谱
同惠TH2851-130XS阻抗分析仪测偏压谱的方法及应用
阻抗分析仪作为一种精密测量仪器,广泛应用于材料特性分析、电化学研究、电子元器件测试等领域。其中,同惠TH2851-130XS阻抗分析仪因其优越的性能和多功能的测试能力,备受工程师们的青睐。在诸多功能中,测量偏压谱(Bias Spectrum)是一个重要且常用的功能。本文将详细介绍如何使用同惠TH2851-130XS阻抗分析仪进行偏压谱测量,并探讨其应用场景和操作技巧。
一、设备概述

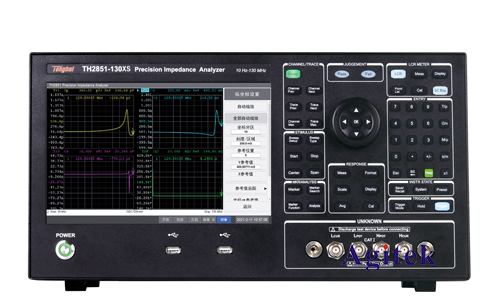

同惠TH2851-130XS是一款高精度的阻抗分析仪,具有宽频带、高精度和良好的稳定性。其主要技术特点包括:
-频率范围:20 Hz至120 MHz
-阻抗范围:0.1 mΩ至100 MΩ
-高分辨率和高精度的测量能力
-支持多种测试模式,包括阻抗、相位、导纳、电抗等
该设备还配备了直观的用户界面和丰富的软件功能,使得测量过程更加简便和高效。
二、偏压谱测量原理
偏压谱测量是指在不同的偏置电压下,测量电器元件或材料的阻抗特性。通过这种测量,可以获得元件在不同电压条件下的电气性能数据,这对于分析元件的非线性特性、稳定性和可靠性具有重要意义。
三、偏压谱测量步骤
1.准备工作
-确保阻抗分析仪已正确连接到被测元件。
-检查电缆连接是否牢固,确保信号传输的准确性。
-打开设备,进行预热,确保设备处于稳定工作状态。
2.设置测量参数
-进入设备的主菜单,选择“偏压谱”测量模式。
-设置频率范围:根据被测元件的特性,选择合适的频率范围。
-设置偏置电压范围:根据实验需求,设定偏置电压的起始值、终止值和步进值。
3.校准
-为了保证测量的准确性,必须进行校准。选择“校准”选项,按照提示进行开路、短路和负载校准。
-校准完成后,保存校准数据,确保后续测量的精确度。
4.开始测量
-校准完成后,返回主菜单,确认测量参数无误后,选择“开始测量”。
-设备将自动按设定的偏置电压步进值逐一进行测量,并记录相应的阻抗数据。
-测量过程中,可以实时监控数据,观察曲线变化。
5.数据处理
-测量完成后,可以通过设备内置的软件对数据进行处理和分析。
-数据可以导出到计算机,使用专业软件进行进一步分析。
四、实际应用案例
1.电池电极材料研究
在电池研究中,了解电极材料在不同偏置电压下的电化学行为非常重要。通过TH2851-130XS的偏压谱测量,可以详细分析材料的电荷转移电阻、双电层电容等参数,为优化电池性能提供依据。
2.半导体器件测试
在半导体器件测试中,偏压谱测量可以用来分析PN结、MOSFET等器件的非线性特性。通过不同偏置电压下的阻抗特性,研究器件的工作特性和稳定性,评估其在实际应用中的表现。
3.传感器性能评估
对于传感器,如气体传感器或生物传感器,偏压谱测量可以帮助了解传感器在不同工作电压下的响应特性,从而优化其工作条件,提高灵敏度和选择性。
五、使用技巧和注意事项
1.稳定的测试环境
-保持测试环境的稳定,避免温度、湿度等环境因素的干扰,确保测量结果的可靠性。
2.正确的电缆和夹具使用
-使用专用的测试电缆和夹具,确保连接的可靠性和测量的准确性。
3.定期校准
-定期对设备进行校准,确保设备长期工作的精度。
4.数据管理
-妥善保存测量数据,使用专业的软件进行数据分析和管理,便于后续研究和参考。
同惠TH2851-130XS阻抗分析仪以其高精度、多功能和易用性,成为测量偏压谱的理想工具。通过正确的操作和合理的参数设置,可以获得准确的测量数据,帮助工程师深入理解材料和器件的电气特性,为科研和工业应用提供有力支持,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
