普源DS1102E示波器测交流电

　　作为一名专业工程师，在使用示波器进行测量时，选择合适的工具和正确的方法至关重要。今天我们将讨论如何使用普源（Rigol）DS1102E示波器测量交流电。这款示波器凭借其高性价比和可靠的性能，广受工程师们的青睐。

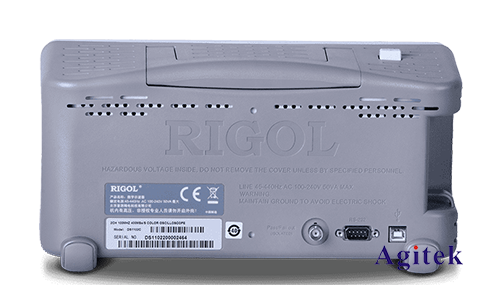

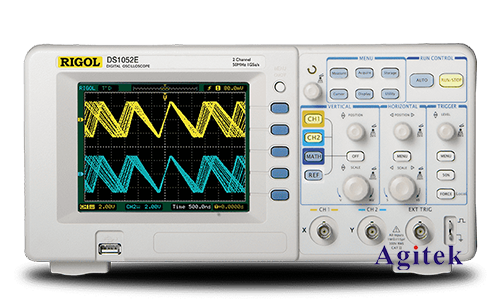

　　1.了解普源DS1102E示波器

　　普源DS1102E是一款双通道、100 MHz带宽的数字存储示波器，具有1 GSa/s的实时采样率。它拥有丰富的触发模式、多种波形测量功能和强大的波形记录与回放功能。这些特点使其在日常电气和电子工程中的应用变得非常灵活和便捷。

　　2.基础设置与准备

　　在进行测量之前，我们首先需要完成一些基础的设置：

　　2.1连接电源和信号

　　将示波器连接到电源，并按下电源按钮启动设备。启动后，您会看到示波器屏幕上的波形显示界面。然后，使用示波器的探头（通常为P6100探头）连接到需要测量的交流电源。确保探头接地夹正确连接到参考地，这样可以减少噪声和干扰。

　　2.2探头校准

　　探头校准是非常重要的一步。将探头连接到示波器前面板上的校准信号输出端口，校准信号通常为1kHz方波。然后，调整探头的补偿电容，使屏幕上的波形显示为平直的方波，而不是过冲或下冲的波形。

　　3.设置示波器参数

　　3.1时间基准设置

　　使用时间基准（Time Base）旋钮调整水平时间刻度，确保能在屏幕上看到完整的波形周期。对于标准50Hz或60Hz的交流电，建议将时间基准设置为5ms/div或10ms/div。

　　3.2电压刻度设置

　　使用垂直刻度（Voltage Scale）旋钮调整电压刻度，使波形的振幅适合屏幕显示。通常情况下，可以先将电压刻度设置为10V/div，然后根据实际波形进行细调。

　　3.3触发设置

　　正确的触发设置可以使波形稳定地显示在屏幕上。选择边沿触发模式（Edge Trigger），触发电平（Trigger Level）设置在交流波形的中间电平附近，这样可以确保波形在每个周期都能稳定显示。

　　4.测量交流电参数

　　一旦示波器参数设置完成，我们就可以开始测量交流电的各种参数。

　　4.1峰值电压（Vp）

　　峰值电压是交流电的最大瞬时电压。示波器屏幕上波形的最高点到零点的距离即为峰值电压。您可以使用示波器的光标功能（Cursor）进行精确测量。

　　4.2峰峰值电压（Vpp）

　　峰峰值电压是波形最高点到最低点之间的电压差。使用示波器的自动测量功能（Measure），选择Vpp即可自动显示此参数。

　　4.3有效值电压（Vrms）

　　有效值电压是交流电的等效直流电压。示波器通常也具备自动计算Vrms的功能，通过选择相应的测量参数，示波器会直接显示Vrms值。

　　4.4频率（f）

　　使用示波器的自动测量功能，选择频率（Frequency）参数，示波器会根据波形周期自动计算并显示频率值。

　　5.波形分析与记录

　　5.1波形分析

　　普源DS1102E示波器具有多种波形分析功能，如FFT（快速傅里叶变换）分析，可以将时域波形转换为频域波形，帮助您分析交流信号中的谐波成分。

　　5.2波形记录

　　DS1102E示波器具备波形记录与回放功能，可以将长时间测量的数据记录下来，方便后续分析。通过USB接口，还可以将波形数据导出到电脑进行更详细的分析。

　　6.常见问题与解决

　　在使用示波器的过程中，可能会遇到一些常见问题。这里提供一些解决方案：

　　6.1波形不稳定

　　如果波形在屏幕上不稳定，首先检查触发设置，确保触发电平和触发模式设置正确。如果问题依旧，尝试调整时间基准和电压刻度，使波形更加适合屏幕显示。

　　6.2噪声干扰

　　如果波形上存在较多噪声，可以尝试检查接地是否良好，确保探头的接地夹紧固连接。同时，可以启用示波器的带宽限制功能（20MHz Bandwidth Limit），以减少高频噪声。

　　6.3探头校准不正确

　　如果波形显示不正常，可能是探头未正确校准。重新进行探头校准，确保波形显示为平直的方波。

　　使用普源DS1102E示波器测量交流电，操作简便且功能强大。通过正确的设置和使用，您可以精确地测量和分析交流电的各种参数，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
