是德UXR0404BP示波器测试纹波方法

发布日期:2024-06-04 15:20:04         浏览数:

  是德科技(Keysight Technologies)的UXR0404BP示波器是一款高性能的测试设备,广泛应用于电子工程领域,尤其在信号完整性测试和电源纹波测量方面具有显著优势。本文将详细介绍如何使用这款示波器进行电源纹波测试,并提供一些实用的技巧和注意事项。

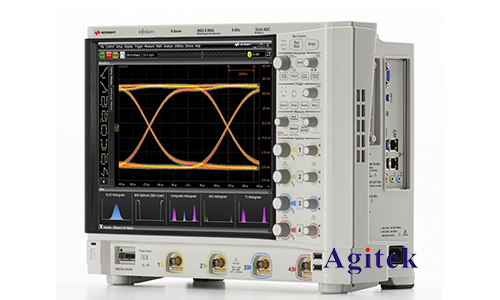

是德UXR0404BP示波器测试纹波方法(图1)

  一、准备工作

  在进行电源纹波测试之前,需要做好以下准备工作:

  1.设备准备:

  -是德UXR0404BP示波器

  -探头(建议使用低噪声的探头)

  -被测电源设备(DUT,Device Under Test)

  -探头校准工具

  2.环境准备:

  -一个稳定的测试平台

  -适当的接地和屏蔽,以减少外部干扰

  二、连接和校准

  1.连接探头:

  -将探头连接到示波器的输入通道。确保探头和示波器的接地端连接良好。

  -将探头的测试端连接到DUT的电源输出端。注意要选择电源的地线作为参考点。

  2.校准探头:

  -打开示波器,进入探头校准菜单。

  -连接探头到校准信号端口,执行校准过程。

  -确保校准后的探头在测量范围内的精度达到要求。

  三、设置示波器参数

  1.输入通道设置:

  -选择合适的输入阻抗(通常为50Ω或1MΩ,根据DUT的输出特性选择)。

  -设置适当的输入灵敏度(通常在几十毫伏至几百毫伏之间)。

  2.时间基准设置:

  -根据电源的工作频率,设置适当的时间基准。例如,对于开关电源,可以设置在数微秒到数十微秒范围内。

  3.触发设置:

  -选择适当的触发方式。可以选择边沿触发或者视频触发,具体根据信号特性选择。

  -设置触发电平,使示波器能够稳定捕获到纹波信号。

  四、测量与分析

  1.获取波形:

  -调整示波器的时间基准和垂直灵敏度,确保波形清晰可见。

  -使用平均功能来降低噪声,提高纹波信号的可见性。

  2.测量纹波:

  -使用示波器的自动测量功能,测量纹波的峰峰值(Vpp)。

  -记录下纹波的频率和周期。

  3.频谱分析:

  -使用示波器的FFT功能,进行频谱分析,观察纹波的频谱分布。

  -记录下主要的谐波频率和幅度。

  五、结果记录与分析

  1.结果记录:

  -将测量结果记录在实验记录表中,包括峰峰值、频率、谐波等参数。

  -拍摄波形图和频谱图,以便后续分析。

  2.分析结果:

  -对比测量结果与电源设计规范,判断纹波是否在允许范围内。

  -如果纹波超出设计规范,需要进一步分析原因,可能是设计问题或者测试环境问题。

  六、注意事项

  1.减少噪声干扰:

  -在测试过程中,尽量保持测试环境的干净,减少外部电磁干扰。

  -使用短接地线,减少接地环路带来的噪声。

  2.探头使用注意:

  -使用低噪声探头,确保探头带宽足够高,能够捕捉到纹波信号的高频成分。

  -定期校准探头,确保测量精度。

  3.数据可靠性:

  -多次测量取平均值,确保数据的可靠性和稳定性。

  -在不同条件下(例如不同负载)进行测试,观察纹波的变化规律。

是德UXR0404BP示波器测试纹波方法(图2)

  使用是德UXR0404BP示波器进行电源纹波测试,能够提供高精度和高可靠性的测量结果。通过合理的设置和操作,可以准确捕捉到电源纹波信号,为电源设计和优化提供重要的数据支持。在测试过程中,需要注意减少噪声干扰、正确使用探头以及确保数据的可靠性,以便获得准确的测量结果,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
