是德矢量网络分析仪测阻抗

发布日期:2024-07-04 17:07:06         浏览数:

  一、矢量网络分析仪概述

  矢量网络分析仪(VNA)是一种用于测量和分析信号在电路或系统中传输和反射特性的仪器。它通过发射特定频率的信号并测量信号在传播过程中的幅度和相位变化来实现对电路或系统的分析。VNA的主要功能包括:

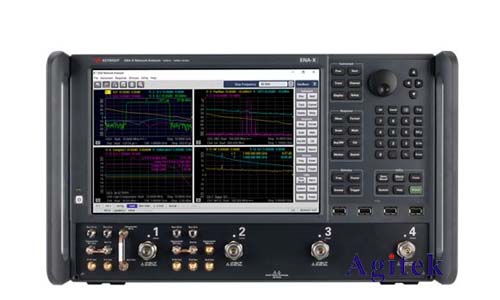

是德矢量网络分析仪测阻抗(图1)

  阻抗测量:测量电路或器件在特定频率下的输入和输出阻抗,用于评估器件的性能和匹配状态。

  S参数测量:测量电路或器件的散射参数,用于分析信号在不同端口之间的传输和反射情况。

  网络分析:分析电路或系统的频率响应特性,例如带宽、增益、相位特性等。

  二、是德科技矢量网络分析仪测量阻抗原理

  是德科技VNA测量阻抗的原理基于阻抗匹配原理。当信号源的阻抗与负载的阻抗相匹配时,信号可以最大程度地传输到负载,而不会产生反射。VNA通过测量反射系数(S11)来确定阻抗,反射系数的大小反映了信号在负载上的反射程度。

  VNA采用矢量测量技术来获取阻抗信息。它通过发射已知幅度和相位的信号,并测量反射信号的幅度和相位,从而获得反射系数。根据反射系数,VNA可以计算出负载的阻抗值。

  三、是德科技矢量网络分析仪测量阻抗步骤

  使用是德科技VNA测量阻抗一般需要以下步骤:

  1.连接设备:将VNA连接到待测电路或器件。

  2.设置测量参数:设置频率范围、功率等级、测量类型等参数。

  3.校准VNA:进行校准操作以消除测试系统本身的误差。

  4.进行测量:启动VNA进行阻抗测量。

  5.分析结果:VNA会显示测量结果,包括阻抗值、反射系数、相位信息等。

  四、是德科技矢量网络分析仪测阻抗的应用

  是德科技VNA测阻抗在各个领域都有广泛的应用,以下列举一些常见应用:

  1.天线设计与测试

  VNA可用于测量天线的输入阻抗,分析天线匹配状态,优化天线设计。

  2.电路调试与分析

  VNA可用于测量电路的阻抗特性,分析电路的频率响应,调试电路参数。

  3.材料特性分析

  VNA可用于测量材料的介电常数、磁导率等特性,用于材料研究和开发。

  4.无线通信系统测试

  VNA可用于测量无线通信设备的输入阻抗,分析信号传输特性,测试设备性能。

  五、案例分析

  以下案例展示了是德科技VNA在实际应用中的价值:

  1.基于VNA的天线阻抗匹配优化

  某公司研发了一种新型天线,为了优化天线的阻抗匹配,工程师使用是德科技VNA对天线进行了阻抗测量,并根据测量结果调整天线的结构参数,最终实现了天线与信号源的**匹配,提高了天线效率。

  2.使用VNA分析电路故障

  某工程师在调试一个电路时发现电路无法正常工作,他使用是德科技VNA对电路进行了阻抗测量,发现电路中一个元件的阻抗偏离了设计值,经过进一步分析,他找到了电路故障点并进行了修复。

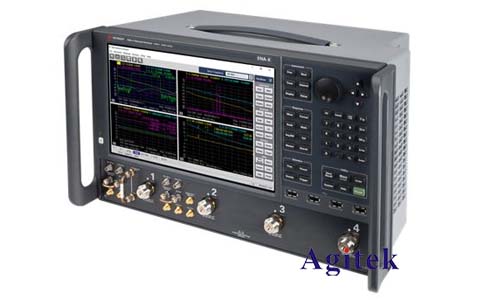

是德矢量网络分析仪测阻抗(图2)

  是德科技矢量网络分析仪是一款功能强大且用途广泛的测试仪器。其测阻抗能力为理解和优化电路性能提供了关键信息,在各个领域都有着重要的应用价值,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
