罗德与施瓦茨示波器是测量波特率

发布日期:2024-07-11 16:43:36         浏览数:

  在现代电子设备和通信系统中,波特率是一个至关重要的参数,它直接影响着数据传输速度和系统性能。而示波器作为一种强大的信号分析工具,可以准确地测量波特率,并提供信号完整性分析等关键信息。本文将深入探讨罗德与施瓦茨示波器在波特率测量方面的应用,并结合实际案例,为用户提供全面的解决方案。

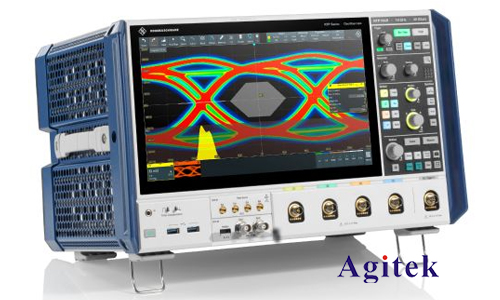

罗德与施瓦茨示波器是测量波特率(图1)

  一、波特率的概念与重要性

  波特率是指每秒钟传输的符号数量,它是衡量数据传输速度的重要指标。在数字通信系统中,每个符号代表一个比特或多个比特,因此波特率与比特率密切相关。更高的波特率意味着更快的传输速度,但也意味着更高的信号频率和更严格的信号完整性要求。

  二、使用罗德与施瓦茨示波器测量波特率

  罗德与施瓦茨示波器具备多种功能强大的测量工具,可有效地测量波特率,并提供更深入的信号分析。以下将介绍几种常用的测量方法:

  1.频率测量法:

  测量信号的频率,并根据信号格式计算出波特率。例如,对于单极性NRZ编码的信号,波特率等于信号频率。

  优势:方法简单直观,适用于大多数常见的数字信号。

  劣势:无法识别复杂的编码方式,精度受信号质量影响。

  2.边沿计数法:

  通过示波器上的边缘触发功能,统计信号在一个时间段内的上升沿或下降沿数量,从而计算出波特率。

  优势:能够准确测量各种编码方式的信号波特率。

  劣势:需要设置合适的测量时间段,并确保信号稳定。

  3.眼图分析法:

  通过示波器生成眼图,观察眼图的开启程度和清晰度,判断信号质量和波特率。

  优势:可以直观地识别信号的抖动和失真,并评估信号完整性。

  劣势:测量方法相对复杂,需要一定的专业知识。

  4.数字信号分析工具:

  罗德与施瓦茨示波器内置多种数字信号分析工具,例如协议分析、抖动分析、串扰分析等,可以更深入地分析信号质量和波特率。

  优势:能够提供更全面的信号分析,提高测量精度和效率。

  劣势:需要学习和掌握相关工具的使用方法。

  三、罗德与施瓦茨示波器在波特率测量中的优势

  高带宽和采样率:罗德与施瓦茨示波器拥有高带宽和采样率,能够准确捕捉高速数字信号的波形细节。

  多种测量功能:除了基本的波特率测量,示波器还提供眼图分析、抖动分析、协议分析等功能,帮助用户深入分析信号完整性和系统性能。

  灵活的配置选项:示波器提供了丰富的配置选项,用户可以根据实际需求调整测量参数,满足各种应用场景。

  强大的分析软件:罗德与施瓦茨提供配套的分析软件,可以对示波器采集的数据进行更深入的分析和处理,生成详细的测量报告。

  四、波特率测量应用实例

  以下几个应用实例展示了罗德与施瓦茨示波器在波特率测量中的实际应用:

  通信系统测试:测量不同通信标准(例如,Ethernet、USB、PCIe)的信号波特率,验证系统性能和数据传输速率。

  数字信号完整性分析:分析信号的抖动、串扰、上升沿和下降沿时间等参数,评估信号质量和系统可靠性。

  存储设备测试:测量硬盘、闪存等存储设备的数据传输速率,评估设备性能。

  嵌入式系统开发:验证嵌入式系统中通信接口的波特率,调试系统性能。

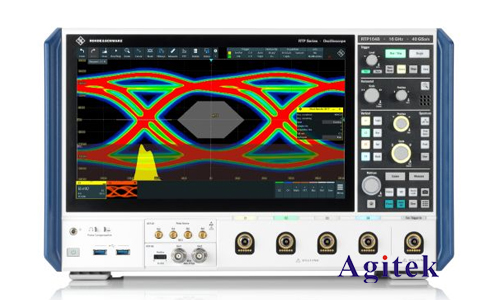

罗德与施瓦茨示波器是测量波特率(图2)

  罗德与施瓦茨示波器是测量波特率的强大工具,它提供了多种测量方法和分析功能,能够满足不同应用场景的需求。通过合理选择测量方法和参数设置,用户可以准确地测量波特率,并深入分析信号质量,提升通信系统测试效率。在未来的数字信号分析领域,罗德与施瓦茨示波器将继续发挥重要作用,为用户提供更高效、更便捷的信号测试解决方案,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
