  在现代电子设计中,信号发生器作为必不可少的测试设备,其输出信号质量直接影响测试结果的准确性和可靠性。泰克作为业界领先的测试仪器制造商,其信号发生器以高精度、高稳定性著称。然而,即使是高品质的信号发生器,也可能存在某些误差和非理想特性,影响最终测试结果。因此,对泰克信号发生器输出信号质量进行深入分析,掌握信号质量评估方法和优化策略,对于提高测试精度和效率至关重要。

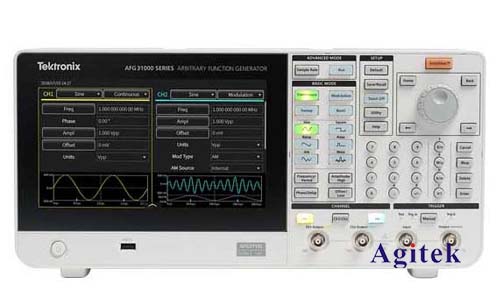

泰克信号发生器信号质量分析(图1)

  一、信号质量评估指标

  信号质量评估指标主要包括以下几个方面:

  频谱纯度:衡量信号频率纯度,反映信号中是否存在谐波、杂散和噪声等干扰。主要指标包括:

  谐波失真:指信号中各次谐波分量相对于基波信号的功率比,通常用dBc表示。

  杂散信号:指非信号频率的信号分量,包括杂散辐射、带内杂散等。

  噪声:指信号中的随机信号分量,包括热噪声、闪烁噪声等。

  信号完整性:指信号在传输过程中的完整程度,主要指标包括:

  上升时间和下降时间:指信号从低电平到高电平或从高电平到低电平的过渡时间。

  过冲和下冲:指信号在上升沿或下降沿超过目标电平或低于目标电平的幅度。

  抖动:指信号边缘的不确定性,反映信号的时序精度。

  输出功率:指信号发生器输出信号的功率大小,通常用dBm表示。

  频率精度:指信号发生器输出信号的实际频率与设定频率的偏差,通常用ppm表示。

  二、信号质量分析方法

  频谱分析:利用频谱分析仪对信号发生器输出信号进行频谱分析,可以识别信号中存在的谐波、杂散、噪声等干扰。

  时域分析:利用示波器对信号发生器输出信号进行时域分析,可以观察信号的波形、上升时间、下降时间、过冲、下冲、抖动等参数。

  眼图分析:利用示波器对高速数字信号进行眼图分析,可以评估信号的抖动、上升时间、下降时间等参数,判断信号完整性。

  误差分析:通过测量和分析信号发生器输出信号的实际参数与设定参数的偏差,可以评估信号发生器的精度和稳定性。

  三、信号质量优化策略

  选择合适的信号发生器:根据测试需求选择合适的信号发生器型号,确保其满足测试精度和稳定性要求。

  设置合适的参数:根据测试目标,合理设置信号发生器的频率、幅度、波形等参数,并进行参数校准。

  减小外部干扰:避免信号发生器靠近强电磁干扰源,使用屏蔽线连接信号发生器和被测设备。

  优化信号传输路径:缩短信号传输路径,减少信号传输过程中的损耗和干扰。

  进行信号调制和解调:对信号进行调制和解调可以有效改善信号质量,提高抗干扰能力。

  四、实际案例分析

  例如,在进行高速数字电路测试时,信号发生器输出信号的抖动可能会影响测试结果的准确性。通过使用眼图分析工具,可以识别信号抖动的来源,并通过调整信号发生器参数或优化电路设计来降低抖动,提高信号质量。

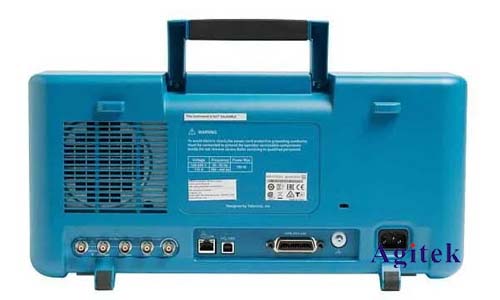

泰克信号发生器信号质量分析(图2)

  泰克信号发生器信号质量分析对于保证测试结果的准确性和可靠性至关重要。通过深入了解信号质量评估指标和分析方法,并采取有效的优化策略,可以有效提升信号质量,提高测试效率,最终助力产品研发和测试的顺利进行,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
