泰克信号发生器的分辨率带宽设置

发布日期:2024-09-24 16:50:05         浏览数:

  在数字电路设计和测试过程中,信号发生器扮演着至关重要的角色,它能够生成精确、可控的信号,为电路设计和测试提供可靠的参考标准。而泰克信号发生器作为业界领先的测试设备,其分辨率带宽设置是影响信号完整性和测试结果的关键因素之一。

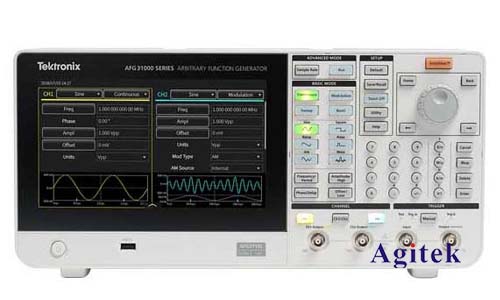

泰克信号发生器的分辨率带宽设置(图1)

  1.分辨率带宽概念:

  分辨率带宽,也称为“RBW(Resolution Bandwidth)”,是指信号发生器在频谱分析中能够分辨相邻信号频率的能力。它决定了信号发生器能够识别多接近的频率成分,以及在频谱中能观察到的噪声水平。

  简单的来说,分辨率带宽就如同望远镜的镜头,分辨率带宽越低,就如同使用更“粗糙”的镜头,所能分辨的细节就越少;反之,分辨率带宽越高,就如同使用更“精细”的镜头,所能分辨的细节就越丰富。

  2.分辨率带宽的影响因素:

  分辨率带宽的选择对信号完整性和测试结果的影响很大,需要根据实际应用需求进行合理设置。以下是一些主要的影响因素:

  信号频谱特性:对于频谱较为复杂的信号,需要选择较高的分辨率带宽,以便更好地分辨不同频率成分。而对于频谱较为简单的信号,则可以选择较低的分辨率带宽,以提高测量速度。

  噪声水平:分辨率带宽越高,噪声水平就越高,因为信号发生器会捕获更多随机噪声。因此,需要根据实际的噪声容限来选择合适的带宽。

  测试时间:分辨率带宽越高,测试时间就越长,因为信号发生器需要花费更多时间来获取和处理数据。

  3.分辨率带宽设置方法:

  在泰克信号发生器上,分辨率带宽设置可以通过以下几种方法实现:

  仪器面板操作:大多数泰克信号发生器都配备了专门的按键和旋钮来调节分辨率带宽。

  软件界面:在泰克信号发生器配套软件中,可以方便地设置分辨率带宽。

  命令行操作:通过发送特定的命令指令,可以远程控制分辨率带宽设置。

  4.优化设置技巧:

  为了获得**的测试结果,需要根据实际应用情况对分辨率带宽进行优化设置。以下是一些常用的技巧:

  先低后高:在进行测试时,建议先选择较低的分辨率带宽,快速进行初步的测试。如果需要更精确的分析,再逐步提高分辨率带宽。

  观察频谱:观察频谱图,如果频谱图中出现过多的噪声或杂波,则需要降低分辨率带宽。

  考虑信号特点:对于快速变化的信号,需要选择较高的分辨率带宽,以便捕获所有信号细节。而对于缓慢变化的信号,则可以选择较低的分辨率带宽。

  5.应用场景:

  分辨率带宽的设置对信号完整性的影响不可忽视,它在不同的应用场景中有着不同的作用。例如:

  信号完整性测试:在进行信号完整性测试时,需要选择较高的分辨率带宽,以便准确地测量信号的上升和下降时间、过冲和下冲等参数。

  频谱分析:在进行频谱分析时,需要根据信号的频谱特性选择合适的分辨率带宽,以便更好地识别和分析不同频率成分。

  噪声测量:在进行噪声测量时,需要选择较低的分辨率带宽,以便降低噪声水平,提高测量精度。

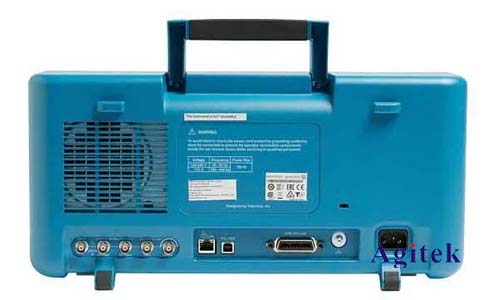

泰克信号发生器的分辨率带宽设置(图2)

  分辨率带宽是泰克信号发生器中一个重要的参数,它直接影响着信号完整性、测试结果以及测试效率。合理设置分辨率带宽,可以有效提升测试结果的准确性和可靠性,从而为数字电路设计和测试提供更精准的参考标准,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
