是德矢量网络分析仪的时域分析功能探讨

发布日期:2024-11-06 14:55:04         浏览数:

  是德科技矢量网络分析仪以其高精度、宽频段和多功能性而闻名,其频域测量功能早已被广泛应用。然而,随着高速数字通信、雷达系统以及其他高频应用的快速发展,对信号的时域特性进行分析的需求日益增长。是德VNA的时域分析功能正是为了满足这种需求而设计的。通过逆傅里叶变换,VNA可以将频域测量数据(例如S参数)转化为时域数据,从而获得系统的脉冲响应、阶跃响应等重要信息。

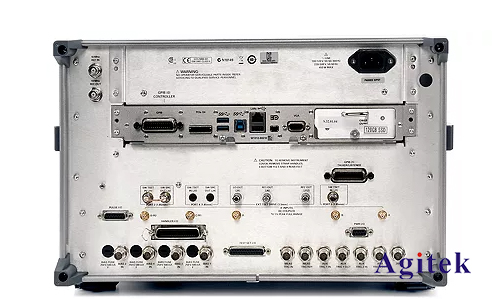

是德矢量网络分析仪的时域分析功能探讨(图1)

  1.时域分析的工作原理:

  是德VNA的时域分析功能的核心是基于快速傅里叶变换(FFT)算法。VNA首先在频域内进行一系列S参数测量,涵盖所需频段。然后,利用FFT算法将频域数据转换为时域数据。这一过程能够有效地提取系统的脉冲响应,即系统对单位冲激信号的响应。通过对脉冲响应的分析,我们可以获得许多重要的时域参数,例如上升时间、下降时间、脉冲宽度、时间延迟等。这些参数对于评估系统的性能至关重要。

  2.关键参数和设置:

  在进行时域分析时,需要仔细设置一些关键参数,以确保测量结果的准确性和可靠性。这些参数包括:

  频率范围:确定进行频域测量的频率范围,直接影响时域分析的精度和分辨率。

  频率点数:频率点数越多,时域分辨率越高,但测量时间也越长。

  窗函数:选择合适的窗函数可以减少频谱泄漏,提高时域数据的精度。常用的窗函数包括矩形窗、汉宁窗、汉明窗等。

  平均次数:多次测量取平均值可以有效地降低噪声的影响,提高测量结果的稳定性。

  3.应用场景与案例分析:

  是德VNA的时域分析功能在诸多领域都有广泛的应用,例如:

  高速数字通信:用于分析高速数字链路的信道响应,进行信道均衡设计,提高数据传输速率和可靠性。例如,在5G/6G通信系统中,可以利用VNA的时域分析功能来测量并补偿信道中的多径效应和延迟失真。

  雷达系统:用于分析雷达系统的脉冲压缩性能,以及目标回波信号的到达时间和形状。通过分析脉冲响应,可以优化雷达系统的发射信号和接收处理算法。

  高频电路设计:用于分析高频电路的阻抗匹配和信号完整性。通过观察脉冲响应的反射系数,可以判断电路中是否存在反射和干扰,并进行相应的电路调整。例如,可以利用VNA的时域反射(TDR)功能来精确测量传输线的长度和阻抗。

  4.优势与局限性:

  相比于传统的时域测量方法,是德VNA的时域分析功能具有以下优势:

  高精度:VNA的高精度频域测量确保了时域分析结果的准确性。

  宽频段:VNA可以覆盖宽广的频率范围,满足不同应用的需求。

  自动化测量:VNA可以进行自动化测量,提高效率并减少人为误差。

  然而,时域分析也存在一些局限性:

  对测量精度要求高:时域分析对频域测量的精度要求很高,任何频域误差都会放大到时域中。

  计算量大:FFT算法的计算量较大,可能会增加测量时间。

  5.未来发展趋势:

  随着技术的不断进步,是德VNA的时域分析功能将朝着以下方向发展:

  更高的精度和分辨率:采用更先进的算法和硬件技术,提高时域分析的精度和分辨率。

  更快的测量速度:优化算法和硬件,缩短测量时间。

  更丰富的分析功能:提供更丰富的时域分析工具和功能,例如眼图分析、抖动分析等。

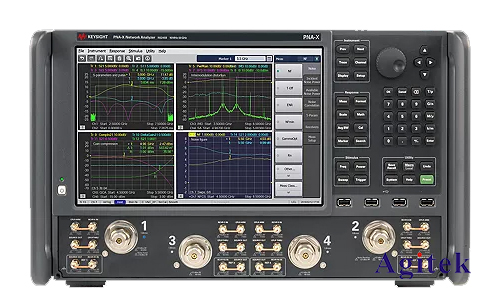

是德矢量网络分析仪的时域分析功能探讨(图2)

  是德矢量网络分析仪的时域分析功能为射频和微波领域的测试和研究提供了强大的工具,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
