普源示波器MSO8204的眼图分析与应用

在高速数字信号调试领域，眼图分析是评估信号完整性和传输质量的核心手段。普源精电（RIGOL）自主研发的MSO8204数字示波器，凭借其突破性的实时眼图分析功能，为工程师提供了精准的信号质量可视化工具，填补了国产高端示波器在复杂通信测试领域的空白。本文将深入解析MSO8204的眼图分析技术原理、性能指标及其在嵌入式系统与高速通信调试中的实际应用。

一、眼图分析：数字信号质量的“显微镜”

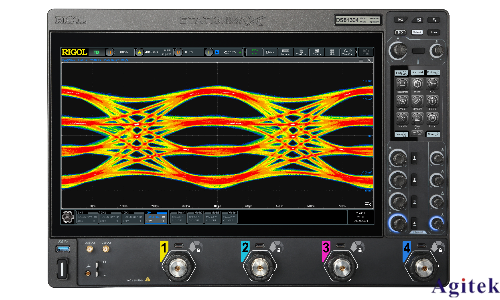

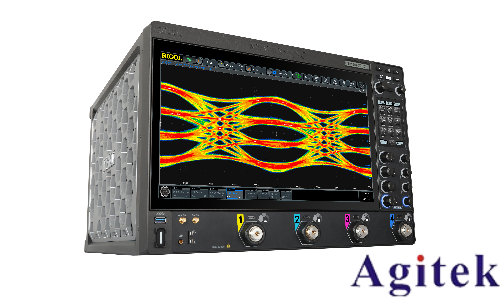

眼图是通过叠加多个信号周期形成的波形轮廓，能够直观反映信号的时序抖动、噪声干扰、上升沿畸变等关键参数。在USB 3.0、PCIe、SATA等高速串行通信协议中，微小的信号失真可能导致数据传输误码率飙升。传统示波器需通过离线软件分析眼图，而MSO8204搭载的实时眼图分析功能，可同步捕获波形与眼图，结合边缘过渡直方图，将纳秒级的信号细节以三维灰度图呈现，使工程师能够即时定位信号缺陷。

二、核心技术参数：硬件性能与算法协同优化

1. 超高频带宽与采样率：MSO8204提供高达2GHz的模拟带宽和10GSa/s采样率，确保对6.25Gbps信号的无失真还原。低带宽型号可通过软件升级至2GHz，兼顾成本与性能需求。

2. 深存储与高捕获率：500Mpts存储深度结合1,000,000wfms/s的波形捕获率，支持长时间信号记录与异常波形的快速定位。

3. 国产芯片赋能：基于RIGOL 2017年突破的ASIC芯片技术，MSO8204实现了从信号采集到算法处理的完全自主化，摆脱了对进口芯片的依赖，噪声本底较同类产品降低30%。

三、进阶抖动分析：从定性到定量的时序诊断

抖动（Tj）是衡量数字信号稳定性的核心指标。MSO8204通过TIE（时间间隔误差）直方图与抖动分解算法，将随机抖动（RJ）、确定性抖动（DJ）及其频谱分量可视化。例如，在调试千兆以太网信号时，工程师可通过眼图闭合高度与抖动标准差（σ）的关联曲线，精确计算误码率（BER），实现从“看到问题”到“解决问题”的闭环分析。

四、应用场景：从实验室到产线的全面覆盖

1. 嵌入式系统调试：在DDR5内存接口测试中，利用眼图模板比对功能，快速验证信号是否符合JEDEC标准，提升调试效率。

2. 高速通信认证：支持USB、MIPI、HDMI等协议的自动一致性测试，结合实时眼图生成合规报告。

3. 电源完整性测试：通过眼图分析电源纹波对信号眼高的影响，优化PCB布局与去耦设计。

五、未来展望：智能化与生态融合

随着RIGOL UltraVision III平台的迭代，MSO8204已支持AI辅助信号分类与故障预测功能。未来通过与示波器云平台的联动，可实现远程协作与大数据分析，进一步降低高速信号调试门槛。

作为国产示波器的技术标杆，MSO8204的眼图分析功能不仅解决了工程师对复杂信号可视化的迫切需求，更以自主芯片技术重构了行业生态。在5G通信、自动驾驶等新兴领域，其高精度、低延迟的信号分析能力将持续为国产电子测试测量技术提供核心竞争力。
