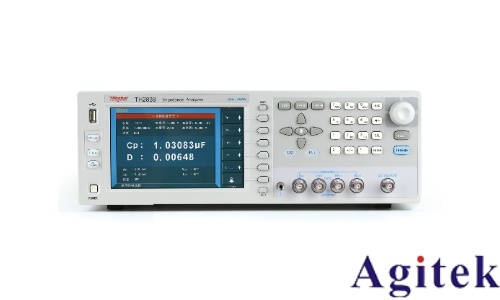

同惠TH2851阻抗分析仪测量电阻的快速准确技巧

在现代电子元件研发与质量控制中，电阻参数的精准测量是保障产品性能的关键环节。同惠TH2851阻抗分析仪凭借其1Hz-1MHz的宽频测量能力及0.1%的高精度，成为行业标杆。本文结合实践总结出五大核心技巧，助力用户快速提升测量效率与数据准确性。

一、精准校准与夹具选择

1.三点校准法：在开机后优先执行短路（Short）、开路（Open）、负载（Load）校准，消除系统误差。特别注意校准前需清洁测试夹具，避免氧化层影响。

2.四线夹具优先：选用四线开尔文测试夹具（标配TH26047），通过电流端与电压端的物理隔离，有效消除引线电阻与接触电阻，尤其适用于mΩ级低阻测量。

3.频率适应性：针对高频元件（如射频电阻），选用带有屏蔽功能的夹具（选配TH26077），抑制电磁干扰对测量结果的影响。

二、参数设置优化策略

1.频率分段扫描：根据待测元件特性选择扫描模式。低频段（1Hz-10kHz）适用于电解电容等效电阻测量，高频段（100kHz-1MHz）则适合薄膜电阻高频特性分析。

2.电压电流匹配：设置测试信号时遵循"弱信号测高阻，强信号测低阻"原则。例如测量10MΩ电阻时选用10mV电压，避免自热效应；测量0.1Ω电阻时则需提升至1V电压以确保信噪比。

3.平均次数设定：在稳定环境下将平均次数设为5-10次，可显著降低随机误差；在电磁干扰较强的场景下建议提升至20次，同时开启仪器自带的数字滤波功能。

三、环境控制与操作规范

1.温湿度管理：在25±2℃恒温环境中进行测量，湿度控制在40%-60%RH范围内。高湿度会导致元件表面吸附水膜，低湿度则易产生静电干扰。

2.接地与屏蔽：仪器及待测元件（DUT）必须可靠接地，使用屏蔽电缆连接。对于敏感元件，建议将整个测试系统置于法拉第笼内。

3.接触电阻优化：采用弹簧式夹具并施加适当压力，定期使用无水乙醇清洁电极表面。避免使用鳄鱼夹等易产生接触不良的夹具。

四、数据分析与异常处理

1.曲线轨迹对比：利用仪器的曲线扫描功能，同步绘制不同频率点的阻抗曲线。若曲线出现突变，可能提示寄生电容或电感的影响。

2.DUT稳定性监测：开启实时监控模式，观察测量过程中的数据漂移情况。若波动超过0.5%，需检查DUT是否存在热效应或机械应力变化。

3.等效电路建模：通过仪器内置的RC、RLC模型分析功能，解析复杂元件的阻抗构成。例如电解电容可分解为串联电阻（ESR）与电容的并联模型。

五、自动化与效率提升

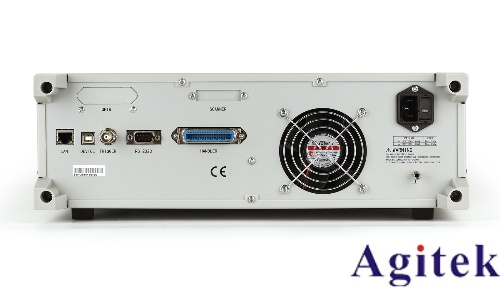

1.上位机软件联动：通过LAN接口与PC端专用软件连接，实现批量测试与数据自动存储。支持SCPI指令集，便于集成到自动化测试系统中。

2.预设测量模板：针对不同元件类型（如贴片电阻、功率电阻）创建参数模板，一键调用可节省80%的设置时间。

3.远程监控功能：利用仪器的Web服务器功能，在局域网内实现跨部门协同测试，实时查看测量进度与结果。

掌握以上技巧可使TH2851的测量效率提升3倍以上，同时将测量不确定度控制在0.05%以内。在实际应用中需结合具体场景灵活调整参数，定期使用标准电阻（如100Ω±0.01%）进行比对校准，确保仪器始终处于**状态。
