普源示波器DHO914如何捕捉高速信号

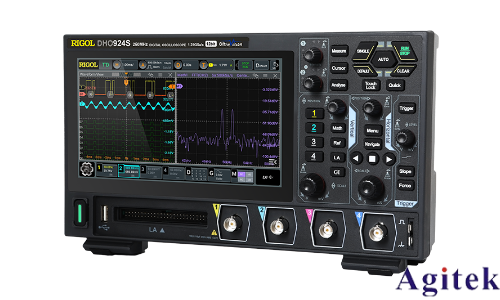

普源示波器DHO914作为一款高性能仪器，具备125MHz模拟带宽、1.25GSa/s实时采样率和1,000,000wfms/s的波形捕获率，适用于捕捉和分析高速信号。然而，要充分发挥其性能，需掌握正确的操作技巧和参数设置。本文将详细介绍如何使用DHO914有效捕捉高速信号，帮助用户获得准确可靠的测量结果。

一、准备工作：确保硬件连接与基础设置正确

1. 选择合适的探头：高速信号测量需选用高带宽探头。DHO914推荐使用配套的高频无源探头（如RP1300H，300MHz带宽）或差分探头（如PHA2150，200MHz带宽），避免因探头带宽不足导致信号失真。

2. 正确连接信号源：探头接地端需与信号源公共地连接，减少干扰。注意避免过长探头线缆，降低寄生电容影响。

3. 检查接地与屏蔽：确保示波器良好接地，使用屏蔽性能好的探头和连接线，防止外部电磁干扰对高频信号的污染。

二、参数设置：优化时基与触发条件

1. 调整时基（水平档位）：根据信号频率设置时基，确保至少一个完整周期显示在屏幕上。例如，对于100MHz信号，可将时基设为10ns/div，兼顾细节与整体观察。

2. 设置垂直灵敏度（VOLTS/DIV）：根据信号幅度调整垂直档位，避免信号超出屏幕范围或过于压缩。例如，峰峰值1V的信号可设为500mV/div，确保波形细节清晰。

3. 触发模式与参数配置：

    触发模式选择：优先使用边沿触发（Edge Trigger），确保波形稳定显示。

    触发电平设置：将电平置于信号幅度的中间位置（如信号峰值为2V，设为1V触发），避免触发抖动。

    触发源选择：指定与信号输入通道一致的触发源（如CH1），确保同步性。

三、高级功能应用：提升高速信号捕获精度

1. 启用滚动模式（Rolling Mode）：该模式下示波器持续刷新波形，适用于观察高频信号的长期变化趋势，防止因单次触发遗漏瞬态信息。

2. 开启平均捕获（Average Acquisition）：通过多次信号平均降低随机噪声，适用于叠加噪声的高速信号分析。但需注意，平均次数过多可能影响信号动态特性。

3. 使用数学运算功能：例如傅里叶变换（FFT）分析，快速获取信号的频谱特征，识别高频分量或谐波失真。

4. 调整采样率与存储深度：DHO914的1.25GSa/s采样率足以应对多数高速信号，但需结合存储深度（50Mpts）合理设置，避免因数据量不足丢失细节。

四、常见问题排查与优化

1. 波形显示模糊或失真：

    检查探头连接是否松动，尝试更换探头或缩短连接线。

    确认探头带宽是否匹配信号频率，必要时升级探头。

2. 触发不稳定：

    调整触发电平至信号有效区间，或尝试斜率触发（Slope Trigger）应对复杂信号。

    启用触发延迟功能，捕捉信号特定时间段内的变化。

3. 信号幅度异常：检查垂直灵敏度设置是否合理，避免因档位过大或过小导致测量误差。

五、注意事项与操作规范

避免直接测量高压信号，必须使用高压探头并遵循安全规范。

定期校准示波器，确保测量精度。

保存关键波形：利用DHO914的存储功能将波形保存为CSV或BMP格式，便于后续分析。

环境控制：在低电磁干扰环境下操作，避免信号被干扰。

普源示波器DHO914捕捉高速信号的关键在于硬件适配、参数精细化设置与高级功能的灵活应用。通过合理选择探头、优化触发条件、利用数学分析工具，用户可有效应对高频信号的测量挑战。同时，规范操作与问题排查技巧将进一步提升测量结果的可靠性，助力工程师在研发、调试与故障分析中高效工作。掌握这些方法，用户能充分发挥DHO914的性能优势，为高速信号分析提供坚实保障。
