如何利用示波器分段存储功能精准捕获信号

在电子测量领域，对于稀疏、间歇性信号事件的捕获一直是个难题，而示波器的分段存储功能（Segmented Memory）正是解决这一问题的高效工具。它通过针对性记录关键信号片段，大幅提升了信号捕获的准确性与效率，尤其适用于脉冲序列、突发干扰等特殊场景的分析。

分段存储功能的核心原理

分段存储功能的本质是对信号事件进行选择性捕获与分段管理，其工作流程可分为四个关键步骤：

触发条件的精准设定：用户需预先定义触发规则，可基于电压阈值、信号边沿（上升沿 / 下降沿）、逻辑信号组合甚至复杂的协议特征（如 I2C、SPI 总线的特定数据包）。只有当输入信号满足触发条件时，示波器才启动数据捕获，确保只记录有价值的信号片段。

时间间隔的智能分配：每次触发后，示波器仅捕获一段短时信号数据（通常为触发点前后的特定时长），并将其独立存储在一个专属的存储段中。在两次触发事件的间隔期，示波器处于待命状态而不记录数据，以此节省存储空间。

多段数据的连续捕获：示波器会按照触发顺序持续捕获符合条件的信号事件，每段数据对应一个独立存储单元，直至存储资源耗尽或手动停止。这种机制确保了稀疏事件不会被遗漏。

便捷的回放与分析：捕获完成后，用户可通过示波器的专用工具逐段查看数据，支持快速跳转、对比分析及特征参数提取（如脉冲宽度、幅值变化），大幅简化了关键事件的定位过程。

分段存储功能的核心价值

相较于传统的连续存储模式，分段存储在信号捕获中展现出显著优势：

存储效率的最大化：通过剔除无意义的空闲时段数据，分段存储可将存储资源集中用于记录有效事件，在相同存储深度下，能捕获的关键事件数量提升数倍甚至数十倍。

稀疏事件的精准捕捉：对于偶发的电源毛刺、间歇性通信错误等低概率事件，传统连续存储可能因存储满溢而丢失数据，而分段存储通过 “触发 - 捕获 - 待命” 的循环机制，可长时间值守并精准记录每一次事件。

死区时间的最小化：传统存储在数据处理与存储过程中存在较长死区时间（期间无法捕获信号），而分段存储因单次捕获数据量小，处理速度更快，能将死区时间压缩至微秒级，大幅提高了连续捕获的成功率。

分析效率的提升：分段数据天然具备事件独立性，工程师无需在海量连续数据中筛选有效信息，可直接针对目标片段进行测量与比对，显著缩短调试周期。

典型应用场景示例

分段存储功能在多个技术领域展现出强大实用性：

脉冲雷达系统调试：可精准捕获雷达回波信号，自动忽略发射脉冲间的空闲时段，便于分析回波的延迟时间与幅值衰减特征。

串行总线故障诊断：在 CAN、UART 等总线通信中，能针对性记录间隙较大的异常数据包，帮助定位通信中断、校验错误等间歇性问题。

电源动态特性分析：对于电源在负载突变时产生的瞬态纹波（如电机启动时的电压波动），可通过触发设置捕获每次负载变化后的信号响应，清晰呈现电压过冲、恢复时间等关键参数。

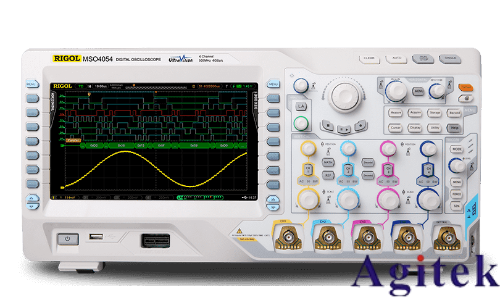

实操要点：以 RIGOL 示波器为例

RIGOL 示波器的 “波形录制功能” 与分段存储功能原理一致，尤其在 DS70000 系列机型中，06 版本及以上固件新增的 “一键存储” 功能，进一步简化了操作流程：

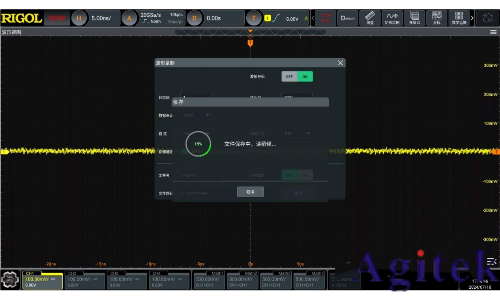

只需设置触发条件（如电源电压跌落阈值），示波器即可自动启动分段捕获，并实时存储每段有效数据。

对于尚未支持一键存储功能的示波器（如官网 05.08 版本固件机型），可通过 “波形录制 + 上位机联动” 实现类似效果：开启示波器的波形录制功能，同时通过上位机软件循环接收并存储每帧数据，虽操作稍显繁琐，但能达到同等捕获效果。

总结

分段存储功能通过智能筛选有效信号、优化存储资源分配和缩短事件分析周期，成为捕获稀疏、间歇性信号事件的核心工具。在电源纹波测试、总线调试等场景中，合理利用该功能可显著提升异常信号的捕获效率与分析精度。实际操作中，需根据信号特征（如事件间隔、持续时间）优化触发条件与存储段长度，以达到**捕获效果。
