KickStart程控吉时利源表2450操作流程

在现代电子电路设计和调试过程中，数字源表作为一种不可或缺的测试工具，为工程师提供了一种高效便捷的方式来模拟各种复杂的信号，并验证电路的性能。其中吉时利2450数字源表以其高精度、多功能性和灵活的配置能力，成为了许多电子工程师的首选。

在使用吉时利源表2450的软件KickStart前，请先确保2450已经配置成TSP的语言格式，不然仪器将不被软件识别。

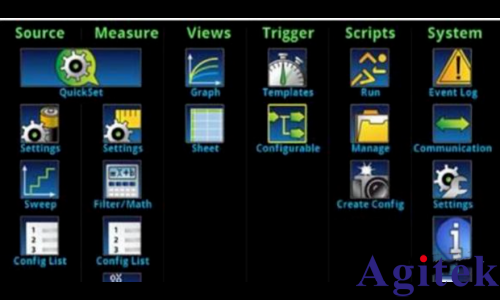

1.如下图，System大类中，打开Settings菜单，在Command Set里选择TSP

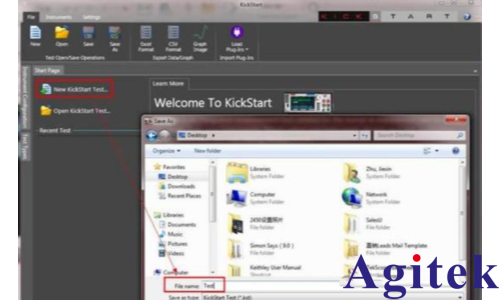

2.打开上位机端KickStart软件（支持USB、Ethernet、GPIB接口，用GPIB通信时，需额外安装GPIB线的驱动）点击New KickStart Test，新建一个测试项目，如下图。

3.新建完成后，出现下图。

     整个测试步骤，分三部分：

     a. Select Instrument;

     b. Select Test Type;

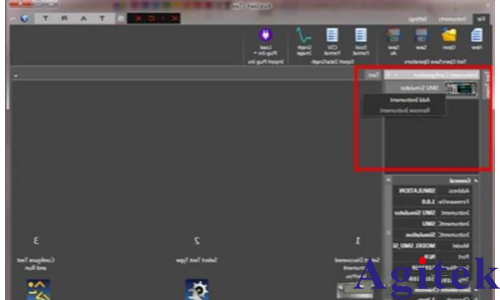

     c. Configure Test and Run （在配置完后，选项C会变成Execute Test）（图中所示为一个虚拟的设备，实际操作中，请选择实际的真实仪器）

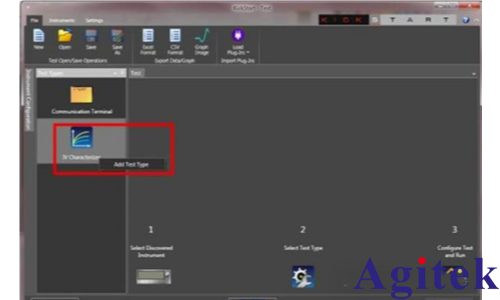

4.SelectTest Type（如图右键Add Test Type）

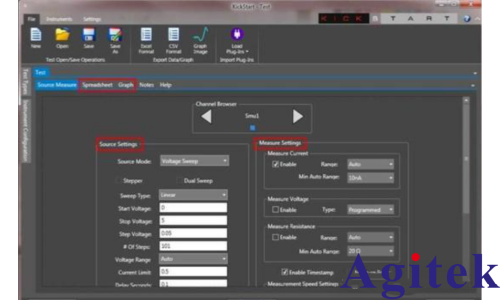

5.弹出下图的具体配置的界面；
Source Settings，源的设置，具体源要怎么输出模式，大小、种类；
Measure Setting，测量设置，开启什么表；
Spreadsheet，是源和表对应I-V值的二维数组；
Graph，I-V曲线。

6.然后去Speadsheet和Graph中看测量数据，需注意的是Graph页面中需要对X轴Y轴进行定义。如下，

7.全部设置完成，点击Execute Test！
