用吉时利源表2636B实现高精度电阻测量的方法

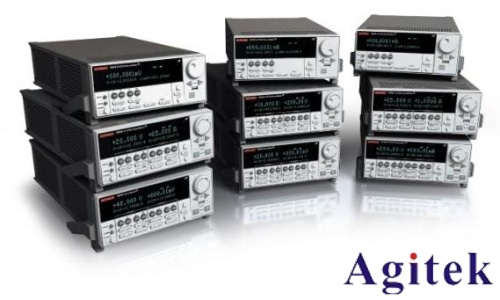

吉时利源表2636B作为一款高性能的源测量单元（SMU），凭借其低噪声、高精度和多功能特性，在电子测试领域广泛应用于精密电阻测量。本文将从测量原理、操作步骤、注意事项及优化技巧等方面，系统介绍如何利用该仪器实现高精度电阻测量。

一、测量原理与连接方法

1. 两线法

适用于低精度电阻（如5%公差）的快速测量。

将源表正负极直接连接至待测电阻两端，通过内置电流源施加激励，测量响应电压并计算电阻值（R=V/I）。

优点：操作简单，适用于高阻值电阻（>1kΩ）。

缺点：引线电阻和接触电阻会引入误差，不适合高精度测量。

2. 四线开尔文法

消除引线电阻影响的核心技术，适用于高精度测量（<0.01%误差）。

使用四根独立导线连接：两根电流线（激励）和两根电压线（测量）。

源表通过电流线施加恒定电流，电压线直接采集电阻两端的电势差，避免引线压降干扰。

适用场景：薄膜电阻、精密金属箔电阻等低阻值（<1Ω）或高精度电阻的测量。

3. 四探针法

专用于测量材料电阻率（如半导体、薄膜材料），间接计算电阻值。

将四根探针按直线排列压接触样品表面，外侧探针通电流，内侧探针测电压。

通过几何修正公式（如范德堡法）消除样品尺寸和探针间距的影响，适用于薄层材料测试。

二、操作步骤与参数设置

1. 准备工作

确认源表电源充足，开机预热至少15分钟以确保稳定性。

根据待测电阻范围选择量程：低阻值（<1Ω）选用小电流（如1mA），高阻值（>10kΩ）选用高电压（如10V）。

使用屏蔽电缆和镀金探针减少寄生电容和接触电阻。

2. 测量配置

选择“四线开尔文”模式（若仪器支持），或手动配置两线/四线连接。

设置测量分辨率：优先选择7位半精度（如0.003%读数精度）。

开启“自动量程”功能，避免手动设置导致的过载风险。

3. 数据采集与处理

施加稳定电流后，等待示值稳定（通常几秒至分钟级）。

多次测量取平均值，或使用源表的“数据记录”功能进行长时间监测。

若存在温度漂移，需记录环境温度并修正电阻值（如使用TCR系数补偿）。

三、关键注意事项

1. 环境控制

避免温度剧烈变化（<±0.5℃/小时），必要时使用恒温箱或隔热措施。

高湿度环境可能导致绝缘下降，建议使用干燥氮气吹扫测试区域。

2. 接触优化

定期清洁探针和待测电阻引脚，防止氧化层引入额外电阻。

对低阻值电阻，可采用弹簧探针或焊接方式消除接触不稳定。

3. 误差校准

使用已知标准电阻（如0.01%精度）进行系统校准。

定期检查源表的零漂和增益误差，必要时联系厂家校准。

四、应用案例与优化技巧

1. 半导体器件测试

结合“脉冲测量”模式（如10μs脉冲宽度），降低自热效应对低阻测量的影响。

使用“源-阱”四象限模式，测试双向电阻特性（如MOSFET沟道电阻）。

2. 材料电阻率测量

采用四探针法时，确保探针间距一致（如1mm标准间距）。

通过厚度测量结合电阻值，计算材料方块电阻（R□=R×厚度/探针系数）。

吉时利源表2636B通过灵活的连接模式和精密参数控制，可实现从mΩ级到GΩ级的宽范围电阻测量。通过选择合适的测量方法、优化环境条件和严格执行校准流程，用户可显著降低系统误差，满足半导体研发、精密电子制造等场景的高精度需求。掌握上述技巧，将有效提升电阻测量的可靠性和重复性，为科研与生产提供坚实数据支撑。
