吉时利数字源表2602B电阻测量操作指南与注意事项

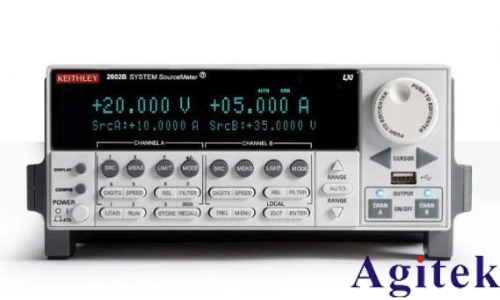

吉时利数字源表2602B作为一款高精度双通道电学测试设备，具备宽量程、高分辨率的电阻测量能力，广泛应用于半导体、电子元件及材料特性分析等领域。本文结合其技术特性，系统阐述电阻测量的操作步骤、参数配置及关键注意事项，为用户提供科学、规范的测试流程参考。

一、电阻测量原理与配置要点

1. 测量模式选择

2602B支持直流（DC）电阻与动态交流阻抗（EIS）两种测量模式。DC模式适用于静态电阻值测定，而EIS模式通过施加交流信号（如1kHz正弦波）可解析复杂阻抗成分（如电解电容器的ESR值）。用户需根据实际需求选择模式：

DC模式：适用于导体、分立元件及低阻抗电路测试；

EIS模式：适用于电池内阻、材料极化特性等动态阻抗分析。

2. 量程与分辨率设置

设备提供100fA至10A的电流测量范围，为确保精度需遵循“量程匹配原则”：

低阻测量（<1Ω）：选择大电流档（如3A），提升信噪比；

高阻测量（>1MΩ）：选择小电流档（如100μA），避免热效应影响。

分辨率默认为0.015%读数精度，用户可通过TSP脚本自定义校准系数进一步优化。

二、操作步骤与连接规范

1. 硬件连接

采用四线开尔文（Kelvin）连接法消除引线电阻干扰：

1. 将待测器件（DUT）接入2602B通道A/B的Kelvin端口（独立电流/电压测量线）；

2. 确认接地线连接至设备外壳，避免电磁耦合干扰。

2. 参数配置

1. DC电阻测量：

    主界面选择“RESISTANCE”模式；

    设置源电流（如10mA）与测量范围（自动/手动）；

    启用“Auto-Zero”功能消除偏移误差。

2. EIS阻抗扫描：

    切换至“EIS”模块，配置频率范围（10Hz~1MHz）；

    设定信号幅度（典型10mVrms）与扫描点数（建议≥100点）；

    通过TSP脚本调用“SweepImpedance”函数执行自动化测试。

3. 数据记录与分析

实时数据可通过VFD显示器查看，或通过LAN/GPIB接口同步至LabVIEW平台；

利用内置数学引擎计算平均电阻、标准差，并生成Bode图（阻抗-频率曲线）。

三、安全与精度保障措施

1. 防误操作设计：

    启用“Overload Protection”功能，限制输出电压至±40V（默认）；

    设置电流上限（如100mA）避免DUT过热。

2. 环境干扰抑制：

    测试前进行“Short-Circuit Calibration”，消除线缆寄生阻抗；

    在屏蔽箱内操作高频阻抗测量，避免空间电磁干扰。

3. 特殊场景处理：

    测量半导体器件时禁用高电压档（≤5V），防止PN结击穿；

    对高阻材料（如绝缘涂层）采用“Guarding”技术隔离表面漏电。

四、自动化测试扩展

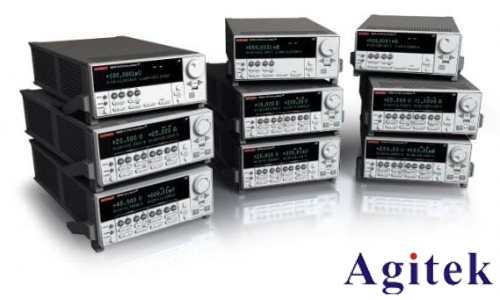

2602B的TSP-Link接口支持多台设备级联，配合Python/Java脚本可实现批量电阻测试：

```

 示例：TSP脚本实现10次电阻循环测量

for i in range(1, 11):

   measure.resistance("A", current=1mA)

   saveData("R_%d.csv" % i)

```

该功能适用于生产线品质管控或材料老化研究场景。

吉时利2602B凭借其精密的电流源与低噪声测量架构，为电阻测试提供了从μΩ至GΩ的完整解决方案。操作者需结合DUT特性灵活配置测量模式，严格遵循连接规范，并通过自动化脚本释放设备潜能，最终实现高效、可靠的电阻参数表征。
