数字万用表中的真有效值测量原理与精度考量

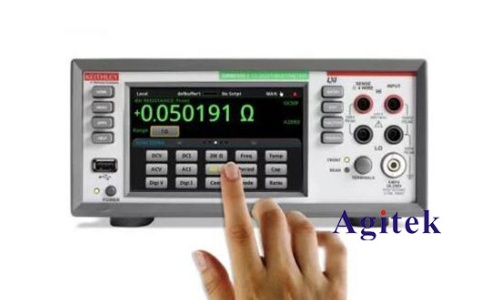

在现代电子测量领域，数字万用表（Digital Multimeter, DMM）是工程师不可或缺的工具。当我们使用万用表测量交流电压或电流时，屏幕上显示的数值究竟代表什么？它是否真的准确反映了信号的特性？本文将深入探讨数字万用表测量中的“真有效值”概念，解析其背后的数学原理、物理意义以及影响测量精度的关键因素。

一、 什么是有效值（RMS）？

在直流（DC）电路中，电流和电压的大小是恒定的，因此描述其强度非常直观。然而，在交流（AC）电路中，电流和电压随时间不断变化，其大小和方向都在动态调整。为了进行准确的电路分析、设计以及功率计算，我们需要一个能够等效代表这种变化信号的单一数值。这就是“有效值”（Root Mean Square, RMS），中文全称为“均方根”。

从数学定义来看，有效值是将N个项的平方和除以N后，再开平方的结果。对于交流电路而言，有效值是指在相同电阻负载上产生与直流信号相同热效应（即相同功率）的交流信号幅值。

具体到正弦波这一最常见的波形，其电流或电压的有效值（ I_RMS或 V_RMS ）等于其峰值（ I_peak或 V_peak）的根号2分之一 倍，约等于峰值的 0.707倍。电流的RMS值比单纯的峰值或平均值能更准确地反映电流的做功能力和热效应特性。

二、 “真有效值”与“平均值响应”的区别

市面上的万用表在测量交流信号时，主要分为“真有效值（True RMS）”和“平均值响应（Average Responding）”两种类型。

平均值响应万用表： 这类仪表通常先测量交流信号的平均值，然后假设波形是完美的正弦波，通过乘以一个固定的系数（通常是1.11）来换算成有效值。这种方法成本低廉，但仅对纯正弦波准确。一旦波形发生畸变（如方波、三角波或含有噪声的波形），测量结果将产生巨大误差。

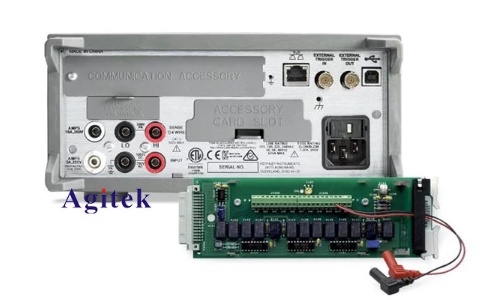

· 真有效值万用表： 真正的真有效值万用表（如Keysight Truevolt系列）利用内部的模拟计算电路或数字信号处理技术，直接根据数学定义进行计算。它测量的是电压或电流中的潜在“发热值”，即电阻在一段时间内的平均发热功率与电压有效值的平方成正比，且与信号波形无关。

因此，真有效值万用表能够准确测量正弦波、方波、三角波、脉冲序列以及复杂的非正弦波形，是现代电子测试的首选工具。

三、 交流耦合与直流偏移

在使用数字万用表进行交流测量时，通常有两种模式：交流耦合（AC Coupled）和交直流耦合（AC+DC）。

大多数数字万用表的交流电压（ACV）和交流电流（ACI）功能测量的是交流耦合真有效值。这意味着仪表内部的隔直电容会阻断直流分量，仅测量输入波形的交流分量。

对于正弦波、三角波和方波等对称波形，由于不含直流偏移，交流耦合测量值与交直流总有效值是相等的。然而，在测量如脉冲序列等非对称波形，或者测量叠加在大直流电压上的微小交流纹波时，交流耦合就显得尤为重要。它能有效滤除直流成分，防止仪表过载，从而精确测量出微弱的交流信号。

四、 带宽限制与高频信号成分

虽然真有效值万用表理论上对波形形状不敏感，但**带宽（Bandwidth）**是限制其测量能力的物理边界。

任何电子仪器都有其有效带宽。例如，Keysight Truevolt系列数字万用表的交流电压带宽通常为 300 kHz，而交流电流带宽为 10 kHz。这意味着，仪表只能准确测量带宽范围内的频率成分。

当输入信号中包含超过仪器带宽的高频分量时，测量误差就会产生。这一点在测量脉冲序列等含有丰富高频谐波的波形时尤为明显。

脉冲宽度与带宽： 脉冲的频谱由其傅里叶积分决定。脉冲越窄（上升/下降沿越陡），其频谱中包含的高频成分就越丰富。

窄脉冲： 频谱可能显著超出万用表的300 kHz带宽，导致高频能量无法被测量，从而造成读数偏低，误差较大。

宽脉冲： 频谱能量主要集中在较低频率，大部分落在万用表带宽内，因此测量更为准确。

重复频率（PRF）： 降低脉冲的重复频率（PRF）可以增加频谱线的密度，使更多信号能量落入仪表的带宽范围内，从而提高测量准确度。

五、 波形因数（Crest Factor）与精度评估

描述信号波形的另一个关键参数是波形因数（通常指波峰因数，Crest Factor, CF）。它定义为信号的峰值与有效值的比值（$CF = V_{peak} / V_{RMS}$）。

波峰因数反映了波形的“尖锐”程度。纯正弦波的波峰因数为 $\sqrt{2}$（约1.414）。对于脉冲序列，波峰因数近似等于占空比倒数的平方根。

波峰因数直接影响交流测量的精度：

高波峰因数的影响： 一般数字万用表在波峰因数高于 3 时，就会引入显著的测量误差。这是因为仪表的前端放大器需要处理很大的峰值电压，而同时要精确分辨较小的有效值，这对仪表的动态范围提出了极高要求。

带外误差估算： 即使是真有效值万用表，如果信号中含有显著的带外（超过仪表带宽）能量，精度指标也可能失效。

示例：
假设我们使用一台交流电压带宽为300 kHz的万用表，测量一个脉冲序列。该脉冲的幅度为3V，有效值为1V（即波峰因数CF=3），脉冲宽度为111µs，重复频率（PRF）为1000 Hz。
根据脉冲频谱分析，该信号的第一个零点频率约为9 kHz。由于该频率远低于万用表的300 kHz带宽，且波峰因数仅为3，因此该信号的测量误差极小，主要取决于仪表本身的精度指标，无需额外增加高频误差修正。

六、 总结

综上所述，数字万用表测得的“真有效值”是基于数学定义计算出的、能等效产生相同热功率的直流值。它比平均值测量更能准确反映非正弦波形的特性。

在实际应用中，为了获得高精度的测量结果，工程师必须注意以下两点：

带宽匹配： 确保被测信号的主要频率成分落在万用表的带宽范围内。对于高频脉冲信号，窄脉冲可能导致测量值偏低。

波峰因数： 注意信号的波峰因数，避免因峰值过高导致前端过载或引入量化误差。

理解了这些原理，你就能更好地利用手中的数字万用表，无论是设计传感器电路、测试电源纹波，还是排查复杂的电子故障，都能获得更可靠的数据支持。
