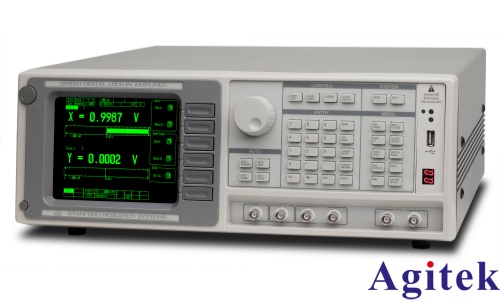

如何使用锁相放大器SR850进行双频测量

锁相放大器SR850作为高精度信号检测仪器，广泛应用于微弱信号的提取与分析。在复杂实验环境中，常需对包含多个频率成分的信号进行测量，即“双频测量”。虽然SR850本身主要设计用于单参考频率锁相检测，但通过合理配置与外部辅助手段，仍可实现有效的双频测量。

进行双频测量的核心在于参考信号的选择与信号分离策略。SR850具备内部和外部两种参考模式，若待测信号包含两个不同频率分量，建议优先采用外部参考模式。将两个频率中幅值较强或更稳定的信号作为外部参考源，输入至“REF IN”接口，确保参考频率与主信号频率匹配，避免市电50Hz倍频干扰，防止引入噪声。

对于第二个频率信号的检测，可采取分时测量法：先固定参考频率为f₁，测量对应信号的X、Y分量及合成幅值R₁；随后切换参考频率为f₂，重新设置灵敏度与时间常数，再测得R₂。通过两次独立测量，实现双频信息提取。此方法要求信号源可调且实验系统稳定，避免因切换引入误差。

参数设置至关重要。根据信号频率设置时间常数，若频率低于200Hz，应开启200Hz同步滤波以抑制谐波干扰；对于微弱信号，适当增大时间常数（如设为1s）可提升信噪比。灵敏度需根据输入信号幅度调整，通过“AUTOGAIN”与“GAINTC”功能，使R值占据显示条的50%左右，避免过载或分辨率不足。

信号接入方面，待测信号应接入“模拟输入1”端口，采用BNC线缆连接，注意阻抗匹配，推荐使用高阻抗差分输入方式以减少噪声干扰。开机前应按住电源键与“←”键执行清零操作，完成自检后调节屏幕亮度至清晰可视。

测量过程中，利用“AUTOSCALE”与“AUTOPHASE”功能自动优化幅值与相位，确保信号准确解调。由于SR850不具备同时双频解调功能，不可依赖单一设置获取两个频率的完整响应。如需高效率双频同步测量，建议升级至SR860等支持多解调器的型号，或配合外置滤波器进行频带分离。

实验结束后，应及时保存数据，可通过GPIB或RS-232接口连接上位机，记录R、θ、X、Y等参数，便于后期分析。

综上，使用SR850实现双频测量需依赖分步操作与精准参数调控，虽有一定局限，但在合理设计下仍能获得可靠结果。熟练掌握其工作原理与操作规范，是实现高精度双频检测的关键。
