锁相放大器基于微弱信号提取的软件实现与仿真分析

在精密测量与信号处理领域，锁相放大器（Lock-in Amplifier）因其卓越的噪声抑制能力，被广泛应用于从强噪声背景中提取微弱周期性信号。本文围绕锁相放大器的软件实现方式，结合仿真分析，探讨其在电涡流探伤等实际应用中的有效性与实用性。

一、系统结构与原理框图

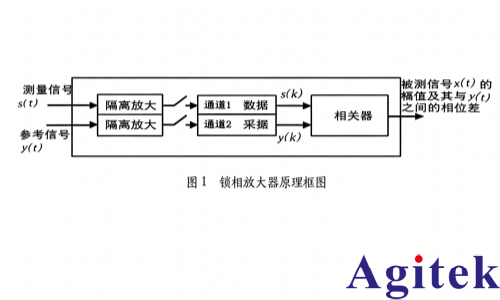

锁相放大器的核心结构由三部分组成：前置放大电路、数据采集卡和软件实现的相关器。其中，前两级为硬件部分，负责信号的初步放大与模数转换；而关键的“相关检测”功能则由软件实现。系统原理框图如图1所示，被测信号与参考信号分别经放大和采样后，输入至计算机，由软件相关器完成互相关运算。该设计特别适用于阻抗平面图（幅值—相角）显示场景，仅提取信号幅值与相位差，不进行频率测量，显著提升了处理速度。

二、工作原理：基于相关检测技术

锁相放大器的工作原理建立在相关分析基础上。当被测信号深埋于噪声中时，通过引入与被测信号同频的参考信号，利用互相关函数的时间平均特性，可有效滤除非相干噪声，包括随机噪声、谐波干扰及过零干扰。由于噪声与参考信号不相关，其在积分过程中趋于零，而目标信号因高度相关得以保留并放大，从而实现信噪比的显著改善。

三、仿真分析：验证抗干扰性能

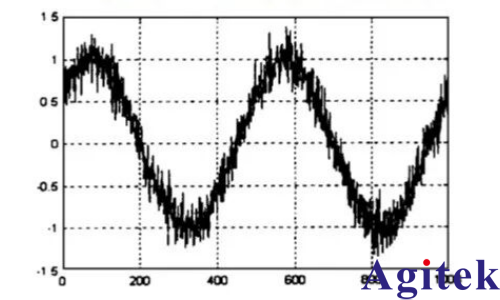

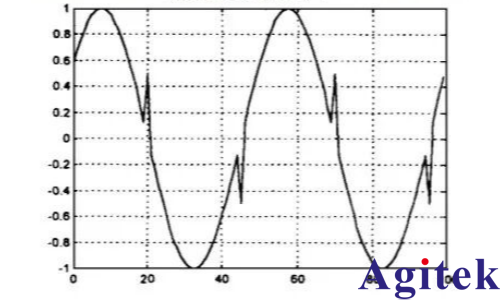

为验证系统性能，开展仿真分析。在被测基波信号存在过零干扰时，仿真结果显示：幅值误差为0.28%，相位误差为0.61%；在叠加随机噪声的条件下，幅值误差降至0.16%，相位误差为0.92%。结果表明，该软件锁相放大器不仅能有效消除谐波干扰，对各类噪声和干扰均具备良好抑制能力，满足高精度测量需求。

四、实际应用：电涡流探伤系统

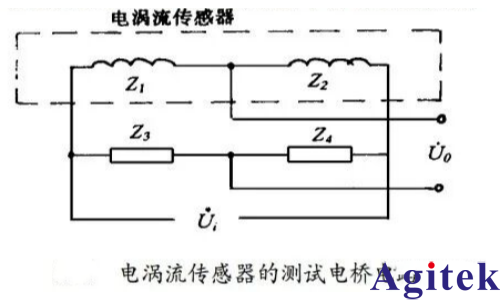

该锁相放大器已成功应用于电涡流传感器探伤系统。如图5所示，电桥输出信号U₀作为被测信号，激励信号Uᵢ作为参考信号，同步送入锁相放大器进行互相关处理。通过并行采集实现零延时，依据公式U₀=ΔZ·Uᵢ/(4Z₀)，可精确解算出阻抗变化ΔZ的幅值与相位，进而生成阻抗平面图。实验表明，系统能稳定检测深度仅为0.5mm的V型槽，测量重复性优于0.4%，展现出极高的灵敏度与可靠性。

五、结论与优势

仿真与实测结果证明，该基于软件实现的锁相放大器在信噪比低至10时仍能有效提取信号，具备强抗干扰能力与高测量重复性。其优势在于：仅需被测信号与参考信号同频，无需精确频率信息，极大降低了对信号源稳定性的要求；软件实现方式灵活、成本低，易于集成至各类自动化测试系统。因此，该方案在精密检测、无损探伤、生物传感等领域具有广阔应用前景。

综上，锁相放大器的软件实现不仅继承了传统锁相技术的高灵敏度优势，更通过数字化与软件化提升了系统的实用性与可扩展性，为微弱信号检测提供了高效、稳定的解决方案。
